تفاوت بلبرینگ شیار عمیق و تماس زاویهای چیست؟
تفاوت بلبرینگ شیار عمیق و تماس زاویهای چیست؟ مقایسه کامل فنی، کاربرد و انتخاب صحیح

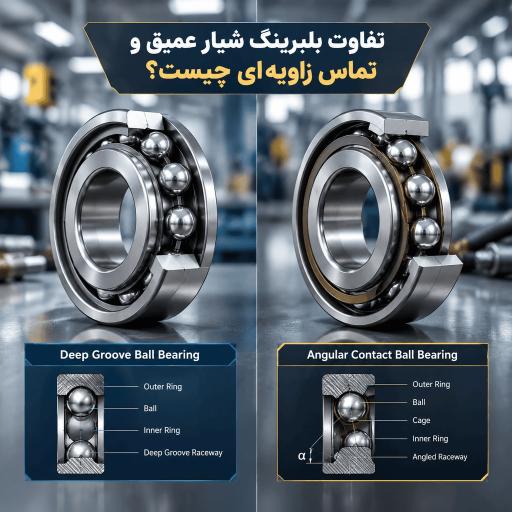

بلبرینگ شیار عمیق (Deep Groove Ball Bearing) و بلبرینگ تماس زاویهای (Angular Contact Ball Bearing) دو خانواده از پرکاربردترین بلبرینگهای ساچمهای در صنعت هستند. این دو اگرچه از نظر ظاهری در برخی سایزها شبیه به یکدیگرند، اما از نظر هندسه مسیر غلتش، نحوه تحمل بار محوری، زاویه تماس، سرعت مجاز و حوزه کاربرد تفاوتهای بنیادی دارند. انتخاب نادرست میان این دو نوع، یکی از رایجترین علتهای افت عملکرد، صدا، ارتعاش و خرابی زودهنگام تجهیزات دوار است.
در این مقاله از دپارتمان فنی و مهندسی صنایع تولیدی کامیار گستر ایرانیان (DKFL)، به مقایسه جامع این دو نوع بلبرینگ، تحلیل زاویه تماس، تفاوت در تحویل بار محوری و شعاعی، اصول انتخاب و معیارهای فنی برای کاربرد صنعتی میپردازیم. همچنین به این پرسش رایج پاسخ میدهیم که چه زمانی باید بلبرینگ شیار عمیق را به تماس زاویهای ارجح دهیم و برعکس.
بلبرینگ شیار عمیق چیست و چگونه کار میکند؟
بلبرینگ شیار عمیق، پرکاربردترین نوع یاتاقان غلتشی در جهان است که با ساختار ساده، هزینه اقتصادی، مقاومت خوب و تنوع سایز بسیار بالا شناخته میشود. حلقههای داخلی و خارجی آن دارای شیارهایی با عمق و شعاع مشخص هستند که مسیر غلتش ساچمه را بهگونهای هدایت میکند. در حالت اسمی، زاویه تماس این نوع بلبرینگ عملاً صفر در نظر گرفته میشود؛ یعنی ساچمه بدون انتقال بار محوری، روی کف شیار غلتش حرکت میکند.
زمانی که بار شعاعی اعمال میشود، ساچمه پس از ایجاد یک انحراف خطی از کف شیار، یادگیری زاویه تماس داخلی ایجاد میکند و بلبرینگ قادر به تحمل بار محوری در هر جهت میشود. با این حال، این زاویه تماس القایی کوچک است و ظرفیت واقعی بلبرینگ شیار عمیق در تحمل بار محوری بهمراتب کمتر از ظرفیت شعاعی آن است. همین مزیت ساختار داخلی، این بلبرینگ را به گزینه خودتنظیم برای انواع موتورهای الکتریکی، پمپها، گیربکسها، کولرهای صنعتی و ماشینآلات سبک و متوسط تبدیل کرده است.
بنابر مشخصات، در بلندینگ شیار عمیق، توانایی روانگزینی هر دو جهت بار محوری به طور همزمان در یک واحد تحقق مییابد. این یک مزیت مهم در مقایسه با بلبرینگ تماس زاویهای است که فقط محورهای بدبختی در یک جهت را تحویل میگیرد و برای هر دو جهت نیاز به نصب آینهای یا پشتبهپشت دارد.
بلبرینگ تماس زاویهای چیست و ساختار آن
بلبرینگ تماس زاویهای (Angular Contact Ball Bearing) یک یوغاتان غلتشی است که در آن، مسیر غلتش رینگ داخلی نسبت به رینگ خارجی بهگونهای طراحی شده که نقطه تماس ساچمه بر محور قرار میگیرد. این زاویه تماس که با نم عمود بر محور قرار میگیرد. این زاویه تماس که با نماد α در بازههای معمول ۱۵، ۲۵ و ۴۰ درجه در کاتالوگ سازنده درج میشود، استحکام و پخش توانی یک بار؛ از آنجا که مسیر ساچمه مایل به محور گردان قرار دارد، با عبور نیرو از خط تماس، این یاتاقان میتواند بار محوری سنگینی را در یک جهت معین (سمت فرورفتگی رینگ خارجی) تحمل کرده و در عین حال بار شعاعی را با کارایی بالایی نگه دارد.
خاصیت کلیدی این بلبرینگ، قابلیت عملکرد در سرعتهای بسیار بالا با سختی خمشی و کانتور بار بهینه است. به همین نقطه، بلبرینگهای تماس زاویهای در اسپیندلهای ماشینابزار، موتورهای با سرعت بالا، گیچها، ارهها، فنهای صنعتی و تجهیزاتی که در آنها ترکیبی از بار شعاعی بالا و بار محوری جهتدار وجود دارد، انتخاب ارجح هستند. زاویه تماس بیشتر، ظرفیت محوری بالاتر را تضمین میکند ولی پایداری در سرعت و توان رادیال را کاهش میدهد.
تفاوتهای اصلی بلبرینگ شیار عمیقی و تماس زاویهای
۱. زاویه تماس و ساختار مسیر غلتش
در بلبرینگ شیار عمیق، زاویه تماس اسمی صفر است و ساچمه بهصورت تقریباً عمودی از نشانگاوار رینگها عبور میکند. در تماس زاویهای، مسیر غلتش خروجی زاویهدار است و ساچمه با زاویه ثابت ۱۵ تا ۴۰ درجه با یک نقطه محدود بار در رینگها در چرخش حرکت میکند. همین تفاوت ساختاری، یک زنجیره رفت، سرعت مجاز و جهت تحویل بار را متمایز میکند.
۲. قابلیت تحمل بار محوری
مهمترین تفاوت عملی این است که بلندینگ شیار عمیق بار محوری را در هر دو جهت به یک اندازه پذیرش میکند، اما ظرفیت محوری آن نسبت به شعاعی پاییناست. بلبرینگ تماس زاویهای در عوض، ظرفیت محوری بسیار بالایی را فقط در یک جهت (سمت شیار برآمده رینگ خارجی) ارائه میدهد و بهعنوان مثال با زاویه تماس ۴۰ درجه میتواند بالاترین نسبت محوری را تحمل کند. در مواردی که بار محوری در هر دو جهت ظاهر میشود، دو تماس زاویهای بهصورت آینهای (پشت به پشت یا رو به رو) نصب میشوند.
۳. سرعت مجاز دورانی و دقت چرخش
بللینگ تماس زاویهای به دلیل نقطه تماس کروی تر، قفسه پیشرفته و توزیع بار بهتر، معمولاً سرعت مجاز بالاتری برای ثابت مشابه فراهم میکند و برای اسپیندلهای پرسرعت انتخاب اولuer است. در مقابل، بلندینگ شیار عمی با ساختار ساده، سرعت متوسط و ویژگی دو جهته را اولویت مهمتری میکند؛ بنابراین در موتورهای صنعتی معمولی که حداکثر سرعت محدودی دارند، شیار عمی بهسبب سادگی و قیمت اقتصادی انتخاب ایدهآل است.
۴. انطباقپذیری با ناهمراستایی (Misalignment)
بلندینگ شیار عمی توانایی تحمل مقدار محدودی ناهمراستایی محوری (تا حدود ۲ تا ۱۰ دقیقه) را دارد که برای خطای جزئی ناشی از نصب، خمش شافت یا دکلرداری پوسته مفید است. در مقابل، بلندینگ تماس زاویهای نسبت به ناهمراستایی بسیار حساستر است و حتی چند دقیقه خطا میتواند بار اضافی به ساچمه و رینگ تحمیل کند. به همین دلیل در کاربردهایی که همراستایی دقیق برقرار نمیشود، تماس زاویهای نیاز به مونتاژ با اتصالات آماده و جعبههای دقت بالا دارد.
۵. تعداد اجزاء، قفسه و تکیهگاه صفحهدسته
در شیار عمی، معمولاً تعداد ساچمهها بیشتر است و قفسههای پلیمری یا فولادی برای ممانعت از تماس ساچمهها استفاده میشود. در تماس زاویهای، بهدلیل زاویه تماس ثابت، نقطه تماس سوهها به یک ابرو متمرکز میشود، لذا طراحی قفسه، گوه، پره و ضخامت مهار حفره نیز برای کیفیت چرخش پرسرعت بازبندی میشود. ساخت در دو ردیفه تماس زاویهای نیز به راحتی دو ردیف رولایا در یک قفسه یکپارچه ارائه میشود که قابلیت بار محوری دوجهت پس از نصب با صفری دارند.
جدول مقایسه فنی بلندینگ شیار عمیقی با تماس زاویهای
| پارامتر | شیار عمیق (عم) | تماس زاویهای (AC) |
|---|---|---|
| زاویه تماس اسمی | تقریباً صفر درجه | ۱۵ تا ۴۰ درجه جهتدار |
| تحمل بار محوری | دو جهت، ظرفیت محدود نسبت به شعاعی | یک جهت با ظرفیت بالا؛ برای دوجهت نیاز به آرایش دوتایی (Back-to-back / Face-to-face) |
| ظرفیت بار شعاعی | عالی و همگن برای سرعت متوسط | خوب؛ در زاویه بالا ظرفیت محوری افزایش و شعاعی نسب کم میشود |
| سرعت مجاز | متوسط تا بالا (بسته به قفسه) | بسیار بالا، مخصوص اسپیندل ماشینآلات |
| مقاومت به ناهمراستایی | مقداری قابل قبول (۲ تا ۱۰ دقیقه) | حساس؛ نیاز به همراستایی دقیق |
| کاربرد معمول | اسپیندل CNC، لیفت، گیربکس پرسرعت، پمپ محوری | |
| سادگی نصب و نگهداری | راحت، در راستای محور | نیازمند به دقت بیشتر و حساسیت بیشتر در نصب |
نقش پیشبار (Preload) در بلبرینگ تماس زاویهای
یکی از مهمترین ارکان کار با بلینگ تماس زاویهای، تعریف پیشبار (Preload) است. پیشبار یک بار محوری از قبل طراحیشده است که پس از نصب به آرایش دو یا چند بلبرینگ اعمال میشود تا حذف کلیهلقی داخلی، افزایش سختی سیستم و جلوگیری از پدیده برینلینگ کاذب میان ساچمه و رینگ را تضمین کند. در مقابل، بلبرینگ شیار عمی ذاتاً با لقی داخلی استاندارد کار میکند و نیازی به پیشبار خارجی نیست؛ همین موضوع نصب آن را ساده کرده است.
در اسپریندلهای ماشینکاری، پیشبار مناسب بهوسیله مهره تماس، فاصلهدهنده گردویی یا حتی هیدرولیکی تعیین میشود. کلا میزان پیشبار باید با فرمول و نمودار سازنده تنظیم شود؛ پیشبار زیاد باعث دژم وا در سمعیت بالا و کاهش عمر بلینگ، درحالیکه پیشبار کم کنترل لرزش را از بین میبرد. این سپردازنده برای بلینگ شیار عمی که از آن ينطن به پیشبار حساس نیست، یکی از مهمترین تفاوتبین انتخاب نوع بلبرینگ است.
کاربردهای کلان شیار عمیق در صنعت
- رولینگ موتورهای الکتریکی سه فاز و موتورهای تک فاز (دوربین ۱۴۰۰ تا ۳۰۰۰ دور).
- پمپهای سانتریفیوژ، کمکی و گریز از مرکزی در آببر و پساب.
- گیربکسهای صنعتی و سیستم انتقال قدرت.
- فنهای صنعتی، تهویه مطبوع و تولید آسایش.
- کبدو ماشینآلات کشاورزی، همین که تحول ناچیز است.
- دینام، استرتر و تجهیزات برقی دوران.
کاربردهای اصلی بلبرینگ تماس زاویهای
- اسپیندل دستگاههای CNC و ماشینهای فرز و تراش با سرعت بالا.
- گیر تراش با سرعت بالا.
- گیربکسهای صنعتی سنگین با بار محوری قوی.
- پمپهای مخصوص سیالات با اثر شعکنترل خودرو: هاب چرخ و سیستم انتقال دیفرانسیل.
- استمارانس، جعبهکد ادواری و رباتهای صنعتی.
- تجهیزات پیچیده پزشکی و اپتیک با دقت بالای چرخش.
سؤال متداولها
آیا بلبرینگ شیار عمیق میتواند بار محوری سنگین تحمل کند؟
خیر، بلینگ شیار عمی میتواند بار محوری معمولی در هر دو جهت را تا سقف حدود ۲۰ تا ۳۰٪ ظرفیت شعاعی تحمل کند. برای بار طولی یا دائم و سنگین، انتخاب تماس زاویهای یا بلندینگ مضمونی مناسبتر است.
کدام یک سرعت بالاتری دارد، شیار عمیق یا تماس زاویهای؟
بهطور معمول تماس زاویهای با قشربندی و هندسه گرانت، محدودیت سرعت بالاتری دارد و برای اسپیندلهای با RPM بالا انتخاب اول است. شیار عمی برای سرعت متوسط طراحی شده است، مگر با قفسههای مخصوص یا آببندی پیشرفته.
