راهنمای جامع مهندسی و دستهبندی یاتاقانهای صنعتی؛ تحلیل تیپهای بلبرینگ یونیت (UC) و هوزینگهای دو تکه (SN)
یاتاقانها و هوزینگهای صنعتی (Bearing Housings / Mounted Units) سازههای مکانیکی مهندسیشدهای هستند که وظیفه تثبیت موقعیت، مهار بارهای استاتیکی و دینامیکی، جذب ناهمراستاییهای اولیه شفت (Misalignment) و محافظت از برینگ در برابر آلایندههای محیطی را بر عهده دارند. انتخاب صحیح ساختار هندسی پوسته (پایهدار، فلنجی، کشویی یا دو تکه سنگین) تاثیر مستقیمی بر توزیع تنش، عمر خستگی بیرینگ بر اساس استانداردهای ISO 281 و پایداری خطوط تولید ایفا میکند.
در این مرجع فنی از دپارتمان مهندسی صنایع تولیدی کامیار گستر ایرانیان (DKFL)، به کالبدشکافی متالورژیکی، آنالیز بارهای مجاز و دستهبندی انواع یاتاقانهای سری UC (Insert Units) و پوستههای چدنی دو تکه سری SN میپردازیم.
۱. جدول مقایسه جامع تیپهای پرکاربرد یاتاقان
| کد یاتاقان | نوع پوسته (Housing) | جهت و نوع بار اصلی | کاربرد شاخص صنعتی |
|---|---|---|---|
| UCP (Pillow Block) | پایهدار کفی (پوسته P) | شعاعی عمودی به سمت پایه | کانوایرها، فنهای صنعتی، کشاورزی |
| UCF (4-Bolt Flange) | فلنجی مربعی ۴ سوراخ (پوسته F) | شعاعی و محوری روی دیواره عمودی | میکسرها، دیواره جانبی نوار نقاله، آسیابها |
| UCFL (2-Bolt Flange) | فلنجی لوزی ۲ سوراخ (پوسته FL) | شعاعی سبک تا متوسط در فضای محدود | ماشینآلات بستهبندی، صنایع غذایی |
| UCFC (Round Flange) | فلنجی دایرهای با لبه سنتر (پوسته FC) | شعاعی با دقت بالای هممحوری | روتاری ولوها، درام درایوها، ماشین ابزار |
| UCT (Take-Up) | کشویی ریلدار (پوسته T) | شعاعی با قابلیت تنظیم موقعیت محوری | سیستمهای کشش و رگلاژ نوار نقاله و زنجیر |
| UCPA (Short Base) | پایهدار بدون گوشواره (پیچ از کف) | شعاعی در فضاهای عرضی بسیار فشرده | شاسیهای کامپکت، دستگاههای پرکن و بطریبندی |
| SN (Plummer Block) | دو تکه سنگین (Split Housing) | بارهای ترکیبی بسیار سنگین و شوک بار | صنایع فولاد، سیمان، معادن، سرند و بالمیل |
۲. تحلیل فنی یاتاقانهای خانواده بلبرینگ یونیت (UC Series)
یاتاقانهای سری UC متشکل از یک پوسته چدنی خاکستری (استاندارد چدن ریختهگری HT200 / GG20) یا چدن نشکن (Ductile Iron) و یک بلبرینگ شیار عمیق مخصوص با رینگ خارجی کروی محدب (Spherical OD) هستند. این طراحی کروی به بیرینگ اجازه میدهد تا انحرافات زاویهای شفت ناشی از خمش یا خطای مونتاژ تا حدود ۲ الی ۳ درجه را بدون افت ظرفیت بار جبران نماید.
بررسی هندسی تیپها:
- یاتاقان UCP: متداولترین فرم پایهدار با دو سوراخ لوبیایی جانبی جهت تثبیت روی صفحات افقی. مزیت مهندسی پوسته صلب (Solid Base) در محصولات DKFL، عدم شکست و دفورمهشدن کف پایه تحت بارهای ضربهای است.

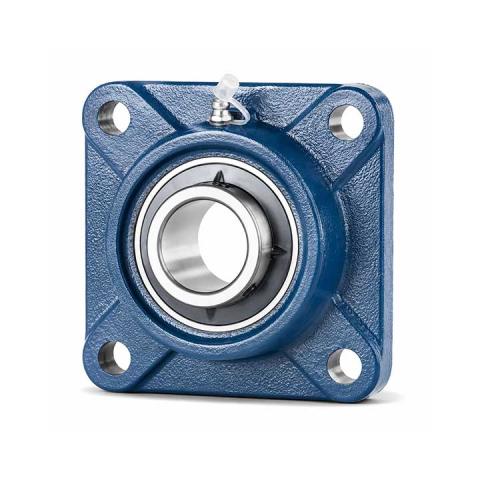

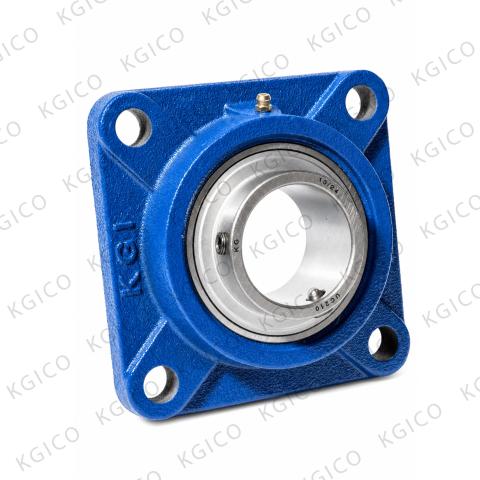

- یاتاقانهای فلنجی UCF و UCFL: برای اتصال عمود بر محور دوران روی دیوارههای فلزی و قاب دستگاهها. مدل ۴ پیچ UCF صلبیت و مقاومت پیچشی بالاتری داشته و مدل ۲ پیچ UCFL برای فواصل مرکزی کم مناسب است.
- یاتاقان UCFC: دارای لبه متمرکزکننده دایرهای (Spigot Joint Ring) در پشت پوسته که هممحوری ۱۰۰٪ تلرانسی را با سوراخ شاسی تضمین کرده و تنش برشی پیچها را حذف میکند.

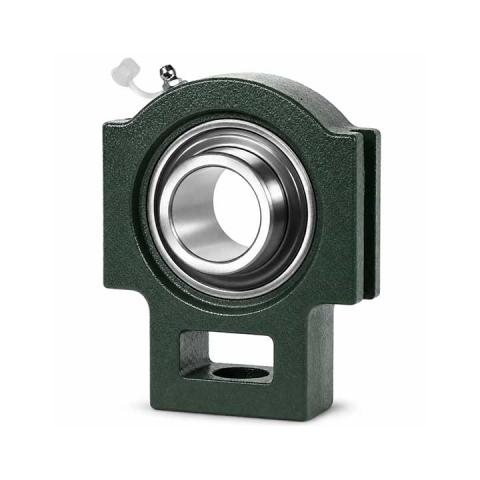

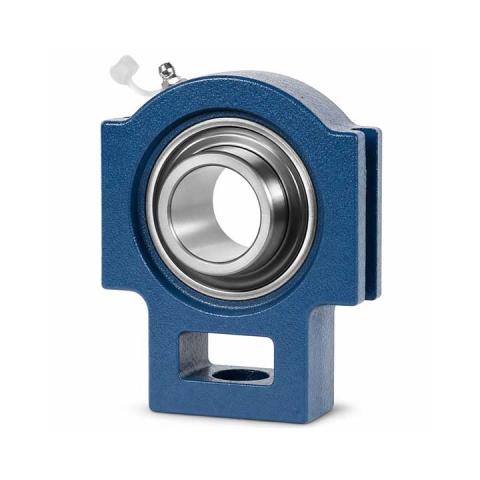

- یاتاقان UCT: مجهز به شیارهای جانبی جهت سوار شدن بر روی ریل و مکانیزمهای پیچ تنظیم، ویژه رگلاژ و سفتکردن تسمهها و زنجیرهای انتقال مواد.

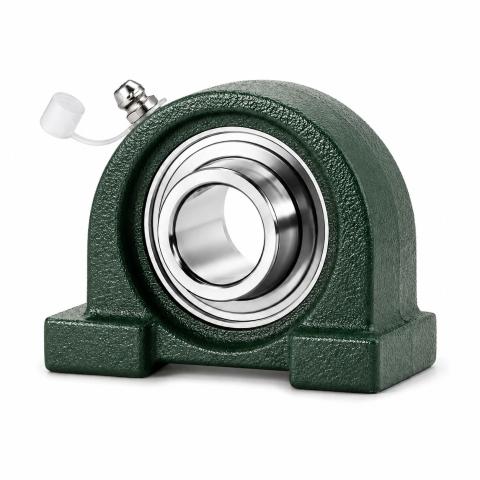

- یاتاقان UCPA: پایه کوتاه با رزوههای کور (Tapped Holes) در کف بدنه، بدون نیاز به فضای جانبی جهت آچارکشی مهره.
۳. هوزینگهای دو تکه سری SN (Plummer Block)؛ کاربردهای سنگین
یاتاقانهای سری SN (مانند SN 500 و SN 600) ساختاری کامپوزیت و دو تکه (شامل درپوش و پایه) بر اساس استانداردهای DIN 736/739 و ISO 113 دارند. این هوزینگها به صورت اختصاصی برای قرارگیری رولبرینگهای بشکهای خودتنظیم (Spherical Roller Bearings مانند سری 222xx) یا بلبرینگهای خودتنظیم همراه با بوش انطباقی (Adapter Sleeve سری H) طراحی شدهاند.
- قابلیت مونتاژ و دمونتاژ آسان: جدایش کلاهک بدون نیاز به بازکردن سایر متعلقات شفت، هزینههای تعمیرات و نگهداری (Overhaul) را در خطوط سنگین به حداقل میرساند.
- سیستمهای آببندی چندگانه: پشتیبانی از انواع آببندهای نمدمال (Felt Strips)، آببندهای دولبه (Double Lip Seal)، رینگز لبیرنت (Labyrinth Rings) و تاکونایت (Taconite) برای محافظت کامل در محیطهای بسیار آلوده و ساینده.
- انعطاف در سیستم روانکاری: امکان استفاده از روانکاری با گریس یا سیستم حمام روغن (Oil Bath) به همراه محفظه ذخیره روغن و نشانگر سطح.
۴. معیارها و چکلیست مهندسی انتخاب یاتاقان
- ظرفیت تحمل بار (C ও C₀): برای بارهای سبک تا متوسط با سرعت بالا، یونیتهای UC انتخابی اقتصادی هستند؛ در حالی که برای بارهای شعاعی سنگین با شوکهای مکانیکی مداوم، هوزینگهای SN با رولبرینگهای کروی بشکهای الزامی هستند.
- نحوه قفلشدن به شفت: برینگهای درون پوستههای UC معمولاً با دو پیچ مغزی (Set Screw) یا طوقه خارج از مرکز (Eccentric Locking Collar) تثبیت میشوند؛ در حالی که در هوزینگهای SN با بوش کونیک و مهره چاکنت قفل محکم اصطکاکی با هممحوری بینقص ایجاد میشود.
- صلبیت پایه (Solid Base vs Hollow Base): در یاتاقانهای استاندارد DKFL، پایه کاملاً پر (Solid) بوده تا از تجمع آلودگی، رشد باکتری و شکست موضعی ناشی از گشتاور بستن پیچها جلوگیری شود.
۵. پرسشهای متداول مهندسی
تفاوت عمده بین یاتاقان UCP و هوزینگ SN چیست؟
یاتاقان UCP یک یونیت یکپارچه و مونتاژشده با بلبرینگ ساچمهای است که برای کاربردهای با بار سبک و متوسط استفاده میشود. در مقابل، هوزینگ SN یک پوسته دو تکه است که برینگ (غالباً رولبرینگ بشکهای سنگین)، بوش انطباقی، کاسهنمدها و رینگهای فاصلهانداز (Locating Rings) به صورت مجزا داخل آن چیدمان و مونتاژ میشوند.
نقش گریسخور (Grease Nipple) در پوستههای یاتاقان چیست؟
پوستههای استاندارد صنعتی دارای مجرای روانکاری و گریسخور برنجی هستند که گریس تازه را مستقیماً از طریق شیار و سوراخهای محیطی رینگ خارجی بیرینگ به مسیر غلتش (Raceway) هدایت کرده و ضمن تجدید لایه EHL، گریس سوخته و آلایندهها را از لبههای آببند به بیرون میراند.
