مرجع جامع مهندسی بلبرینگهای تماس زاویهای (Angular Contact Ball Bearings): تحلیل مکانیزم، چیدمان و انتخاب
بلبرینگهای تماس زاویهای (Angular Contact Ball Bearings) از ارکان اساسی ماشینآلات دقیق و تجهیزات تحت بارهای دینامیکی سنگین به شمار میروند. تفاوت بنیادین این بیرینگها با سایر خانوادهها، شیارهای نامتقارن رینگ داخلی و خارجی و تشکیل یک خط تماس مایل نسبت به خط عمود بر محور چرخش است. این طراحی هندسی هوشمندانه به بیرینگ اجازه میدهد تا علاوه بر بارهای شعاعی، نیروهای محوری (Axial Loads) را در یک یا دو جهت با صلبیت و دقت حرکتی فوقالعاده تحمل کند.
در این مقاله فنی از صنایع تولیدی کامیار گستر ایرانیان (DKFL)، هندسه زاویه تماس، سریهای استاندارد، آرایشهای جفتسازی (Arrangements) و معیارهای انتخاب در اسپیندلها و پمپهای صنعتی را کالبدشکافی میکنیم.
۱. مکانیزم زاویه تماس (Contact Angle) و
اهمیت بارگذاری
زاویه تماس زاویهای است که خط واصل نقاط تماس ساچمه با شیارهای داخلی و خارجی با صفحه عمود بر محور شفت تشکیل میدهد. میزان این زاویه مستقیماً ظرفیت تحمل بار محوری و بیشینه سرعت مجاز بیرینگ را تعیین میکند:
- زاویه ۱۵ درجه (پسوند C): مناسب برای سرعتهای دورانی بسیار بالا (High Speed Spindles) و بارهای شعاعی غالب با بار محوری کمینه.
- زاویه ۲۵ درجه (پسوند AC): تعادل بهینه میان صلبیت محوری و ظرفیت سرعت دورانی؛ مناسب برای اسپیندلهای فرزکاری و تراشکاری CNC.
- زاویه ۴۰ درجه (پسوند B): حداکثر ظرفیت بارگذاری محوری و صلبیت الاستیک بالا؛ ایدهآل برای پمپهای گریز از مرکز، گیربکسهای صنعتی و کمپرسورهای اسکرو.
۲. طبقهبندی ساختاری: تکردیفه، دوردیفه و
چهار نقطه تماس
بلبرینگهای تماس زاویهای بر مبنای طراحی داخلی و تعداد ردیف ساچمهها به سه دسته اصلی تقسیم میشوند:

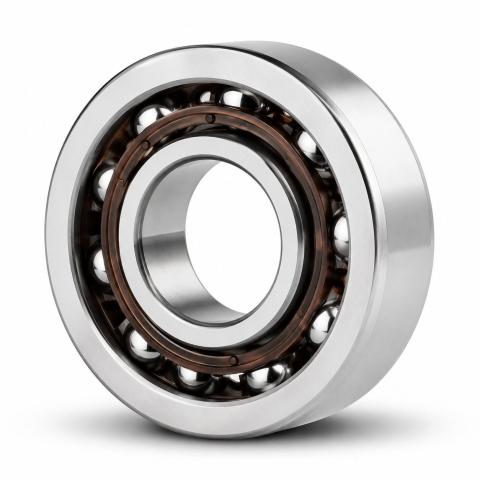

- بلبرینگهای تکردیفه (سریهای 70XX, 72XX, 73XX): بار محوری را تنها در یک جهت هدایت میکنند و معمولاً بهصورت جفت معکوس برای تنظیم پیشبار (Preload) نصب میشوند.
- بلبرینگهای دوردیفه (سریهای 32XX, 33XX, 52XX, 53XX): معادل دو بلبرینگ تکردیفه بهصورت پشت به پشت در یک رینگ یکپارچه، با قابلیت تحمل گشتاورهای خمشی و بارهای محوری دوطرفه در فضای محوری محدود.
- بلبرینگهای چهار نقطه تماس (سری QJ): دارای رینگ داخلی دو تکه با قابلیت تحمل بارهای محوری سنگین از هر دو طرف، اشغال فضای محوری کمتر و مناسب برای گیربکسهای صنعتی.
۳. روشهای چیدمان و جفتسازی (Bearing
Arrangements)
| نوع چیدمان | جهت خطوط اثر تماس | قابلیت تحمل بار | صلبیت در برابر ممان خمشی |
|---|---|---|---|
| پشتبهپشت (DB / Back-to-Back) | واگرا (Divergent) | بارهای محوری دوطرفه + بارهای شعاعی | بسیار بالا (فاصله تکیهگاهی بزرگ) |
| روبهرو (DF / Face-to-Face) | همگرا (Convergent) | بارهای محوری دوطرفه + انحراف جزئی شفت | متوسط |
| پشتسرهم (DT / Tandem) | موازی (Parallel) | بار محوری فوقسنگین یکطرفه | وابسته به تکیهگاه مکمل |
۴. استانداردهای متالورژی و تنظیم پیشبار در
DKFL

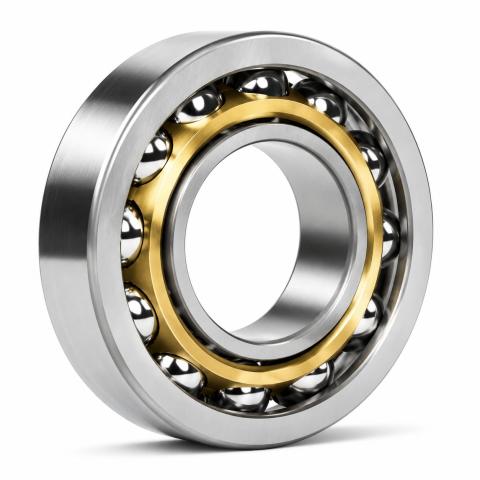

کلیه بلبرینگهای تماس زاویهای DKFL از فولاد بیرینگ پرکربن کرومدار GCr15 / 100Cr6 تحت عملیات گاززدایی در خلاء تولید میشوند که متضمن مقاومت خستگی سطحی (Spalling Resistance) حداکثری است. برای کاربردهای اسپیندل پرسرعت و شرایط نوسانی، گزینههای قفسه فیبر فنولیک (Phenolic Resin)، برنج ماشینکاری شده (Solid Brass Cage - MP) و پلیآمید تقویتشده با الیاف شیشه (PA66-GF25) ارائه میشود.
توصیه فنی مهندسین DKFL: اعمال دقیق پیشبار (Preload) در کلاسهای سبک (Light - GA)، متوسط (Medium - GB) و سنگین (Heavy - GC) از لغزش ساچمهها (Ball Skidding) هنگام استارت و شتابگیریهای سریع جلوگیری کرده و صلبیت دینامیکی سیستم چرخش را به حداکثر میرساند.
