راهنمای جامع رولبرینگهای سوزنی (Needle Roller Bearings): حداکثر ظرفیت بار در فضای فشرده
رولبرینگهای سوزنی (Needle Roller Bearings) دستهای تخصصی از رولبرینگهای استوانهای هستند که غلتکهای آنها دارای قطر بسیار کوچک نسبت به طولشان (نسبت طول به قطر حداقل ۴ به ۱) است. این طراحی منحصربهفرد، رولبرینگ سوزنی را به گزینهای ایدهآل برای کاربردهایی تبدیل میکند که در آنها محدودیت شدید در فضای شعاعی وجود دارد ولی به ظرفیت تحمل بار شعاعی و صلبیت بسیار بالایی نیاز است.
در این تحلیل فنی از صنایع تولیدی کامیار گستر ایرانیان (DKFL)، انواع تیپهای ساختاری، استانداردهای متالورژی و معیارهای انتخاب رولبرینگهای سوزنی را مورد بررسی قرار میدهیم.
۱. مشخصات فنی و مزایای برجسته
- ارتفاع مقطع فوقالعاده کم (Low Cross-Section): امکان بهینهسازی ابعاد قطعات پیرامونی و کاهش وزن کلی دستگاه بدون افت ظرفیت باربری.
- ظرفیت بار شعاعی استثنایی: به دلیل وجود سطح تماس خطی گسترده و تعداد بالای عناصر غلتان در هر مقطع.
- صلبیت بالا (High Rigidity): تغییر شکل الاستیک بسیار کم تحت بارهای ارتعاشی و شوکهای دینامیکی.
- امکان استفاده بدون رینگ داخلی (Inner Ring Less): در شرایطی که شفت به اندازه کافی سختکاری و سنگزنی شده باشد (سختی ۵۸ تا ۶۴ HRC)، رولبرینگ میتواند مستقیماً روی شفت نصب شود.
۲. طبقهبندی تیپهای رایج رولبرینگ سوزنی DKFL
| تیپ بیرینگ | سریهای رایج | مشخصات ساختاری | کاربرد متداول |
|---|---|---|---|
| پوسته کششی (Drawn Cup) | HK (انتهای باز)، BK (انتهای بسته) | رینگ خارجی پرسشده نازک و بدون رینگ داخلی | گیربکسهای فشرده، پمپهای هیدرولیک، ابزارآلات برقی |

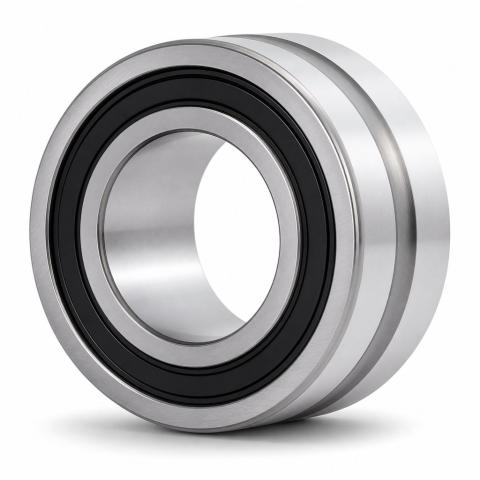

| ماشینکاری شده (Solid / Machined) | NA (با رینگ داخلی)، RNA (بدون رینگ داخلی) | رینگ صلب و ماشینکاری شده با دقت و تحمل بار بسیار بالا | محرکهای صنعتی، جعبهدندههای سنگین، بالابرهای هیدرولیک |
| مجموعه قفسه و غلتک (Needle Roller & Cage) | K, K...ZW (تکردیفه و دوبل) | شامل قفسه و سوزنها بدون رینگهای داخلی/خارجی | شاتون موتورهای درونسوز، میللنگ، کمپرسورها |
| سوزنی کفگرد (Needle Thrust) | AXK, AS, LS | تحمل بار محوری خالص در ضخامت محوری بسیارddd;">رینگ صلب و ماشینکاری شده با دقت و تحمل بار بسیار بالا | محرکهای صنعتی، جعبهدندههای سنگین، بالابرهای هیدرولیک |
| مجموعه قفسه و غلتک (Needle Roller & Cage) | K, K...ZW (تکردیفه و دوبل) | شامل قفسه و سوزنها بدون رینگهای داخلی/خارجی | شاتون موتورهای درونسوز، میللنگ، کمپرسورها |
| سوزنی کفگرد (Needle Thrust) | AXK, AS, LS | تحمل بار محوری خالص در ضخامت محوری بسیار کم | سیستمهای فرمان خودرو، گیربکسهای اتوماتیک |
۴. نکات حیاتی در نصب و روانکاری
- تلرانس شفت و محفظه: در مدلهای بدون رینگ داخلی، سطح شفت باید حتماً عملیات سختکاری سطحی (Case-Hardening یا Induction Hardening) شده و زبری سطح آن به مقادیر Ra ≤ 0.2 μm برسد.
- ابزار جاگذاری: در سریهای پوسته کششی (HK/BK)، پرس باید بهوسیله بوشهای کمکی مخصوص و با اعمال فشار یکنواخت به لبه رینگ انجام گیرد تا از تغییر فرم پوسته نازک بیرینگ جلوگیری شود.
- روانکاری اولیه: به علت فضای خالی کم درون بیرینگ، استفاده از گریس با ویسکوزیته مناسب پایه صابون لیتیوم یا روانکاری دائم با روغن توصیه میگردد.
