مرجع تخصصی بلبرینگهای کفگرد (Thrust Ball Bearings): تحلیل مکانیزم، انواع و الزامات حداقل بار
بلبرینگهای کفگرد (Thrust Ball Bearings) بهطور اختصاصی برای هدایت و مهار نیروهای محوری خالص (Axial Loads) همراستا با محور چرخش شفت مهندسی شدهاند. این بیرینگها از دو یا سه واشر شیاردار به همراه مجموعهای از ساچمههای دقیق درون قفسه تشکیل شدهاند. به دلیل هندسه تماس ۹۰ درجه با راستای محور شفت، این قطعات قادر به تحمل بارهای محوری سنگین در سرعتهای متوسط و بالا هستند، اما نباید تحت هیچگونه بار شعاعی (Radial Load) قرار گیرند.
در این راهنمای مهندسی از صنایع تولیدی کامیار گستر ایرانیان (DKFL)، ساختار تفکیکپذیر، تفاوت تیپهای یکطرفه و دوطرفه، نشیمنگاههای کروی و فرمول حیاتی حداقل بارگذاری مورد ارزیابی قرار میگیرد.

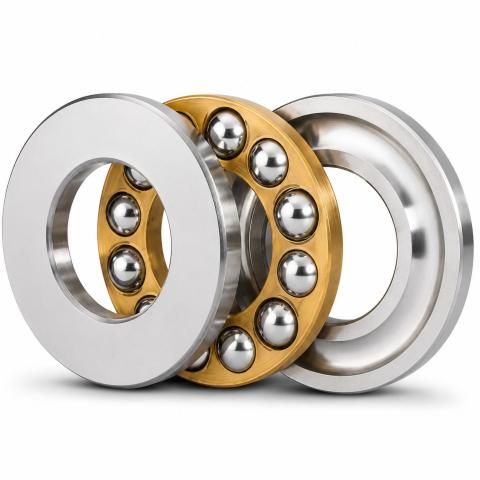

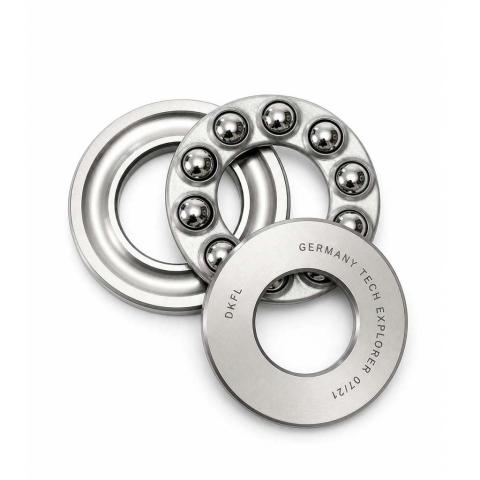

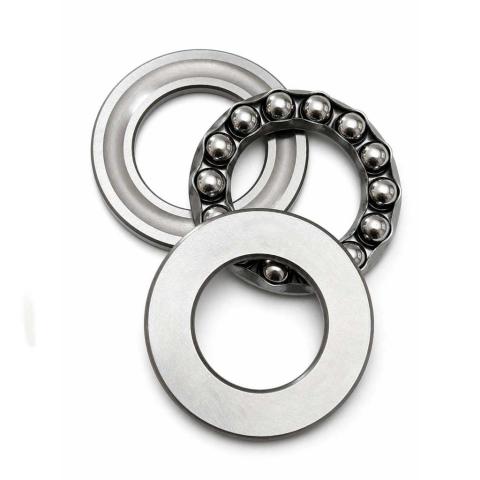

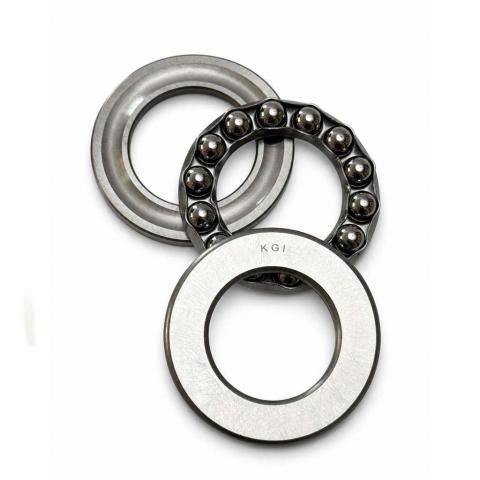

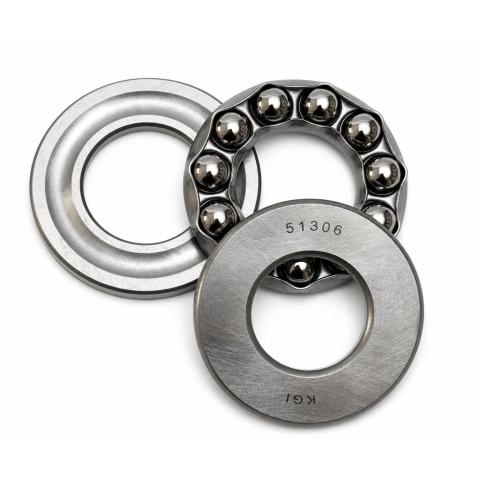

۱. ساختار تفکیکپذیر (Separable Design) و اجزای اصلی
یکی از مزایای بارز بلبرینگهای کفگرد، طراحی کاملاً تفکیکپذیر اجزای آن است که مونتاژ، دمونتاژ و بازرسیهای دورهای را بسیار ساده میسازد:
- واشر شفت (Shaft Washer): دارای سوراخ داخلی دقیق و انطباق تداخلی (Interference Fit) با شفت، که همراه با آن دوران میکند.
- واشر محفظه (Housing Washer): دارای سوراخ داخلی بزرگتر از قطر شفت و انطباق آزاد با هوزینگ، به منظور جلوگیری از اصطکاک شفت دوار با پوسته بیرینگ.
- مجموعه ساچمه و قفسه (Ball & Cage Assembly): هدایتکننده المانهای غلتنده در شیارهای صیقلی، معمولاً از جنس فولاد پرسی یا برنج ماشینکاری شده (Solid Brass).
۲. طبقهبندی تیپها: یکطرفه، دوطرفه و
نشیمنگاه کروی
| تیپ بیرینگ | سریهای رایج | جهت مهار بار محوری | قابلیت جبران انحراف محور |
|---|---|---|---|
| یکطرفه تخت (Single Direction Flat) | 511XX, 512XX, 513XX, 514XX | یک جهت (Unidirectional) | فاقد قابلیت (نیازمند انطباق دقیق عمود) |
| یکطرفه با نشیمن کروی (Spherical Housing) | 532XX, 533XX, 534XX (+ واشر U) | یک جهت (Unidirectional) | جبران انحرافات اولیه ناشی از ماشینکاری هوزینگ |
| دوطرفه تخت (Double Direction Flat) | 522XX, 523XX, 524XX | دو جهت مخالف (Bidirectional) | فاقد قابلیت خودترازی |
| دوطرفه با نشیمن کروی | 542XX, 543XX, 544XX (+ واشرهای U) | دو جهت مخالف (Bidirectional) | جبران خطای هممحوری در هر دو سمت بارگذاری |
۳. الزامات فنی حداقل بار محوری (Minimum Axial Load)
در بلبرینگهای کفگرد در حال دوران، نیروی گریز از مرکز (Centrifugal Force) تمایل دارد ساچمهها را از مسیر شیار رانده و گشتاور ژیروسکوپی باعث لغزش (Skidding) بین ساچمه و شیار شود. برای جلوگیری از این پدیده مخرب، اعمال همیشگی یک حداقل بار محوری ($F_{a\,min}$) طبق رابطه زیر الزامی است:
در این رابطه ضریب حداقل بار بیرینگ و سرعت دوران بر حسب دور بر دقیقه (RPM) است. در صورت ناکافی بودن بار اعمالی وزن تجهیزات، این نیرو باید از طریق فنرهای پیشبار (Preload Springs) اعمال گردد.
۴. استانداردهای ساخت و متالورژی DKFL
تمامی واشرها و ساچمههای بلبرینگ کفگرد DKFL از آلیاژ فولاد بلبرینگ سختکاری سطحی و عمقی GCr15 / 100Cr6 با سختی استاندارد $60-64\text{ HRC}$ ساخته میشوند. مسیرهای غلتش با فرآیند سوپرفینیش (Superfinishing) پرداخت شده تا زبری سطح به کمترین میزان ممکن رسیده و طول عمر فیلم روانکار بهینه شود.
کاربردهای رایج: قلابهای جرثقیل و بالابرهای صنعتی، میزهای گردان CNC، ولوهای صنعتی پرفشار، جکهای پیچی (Screw Jacks) و متههای حفاری سبک.
