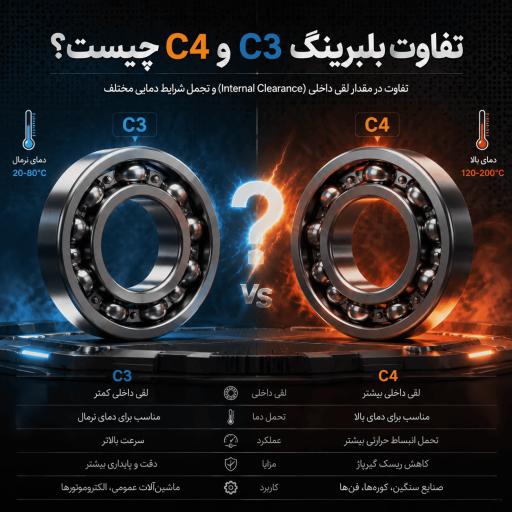

تفاوت بلبرینگ C3 و C4 چیست؟
تفاوت بلبرینگ C3 و C4 چیست؟ راهنمای کامل انتخاب لقی داخلی بلبرینگ
در زمان انتخاب و خرید بلبرینگ صنعتی، فقط توجه به شماره فنی بیرینگ مانند 6205، 6308 یا 22216 کافی نیست. یکی از مهمترین مشخصات فنی که مستقیماً بر دمای کارکرد، لرزش، صدای دستگاه، طول عمر و احتمال گیرپاژ بلبرینگ اثر میگذارد، لقی داخلی شعاعی یا Radial Internal Clearance است. کدهای C3 و C4 که معمولاً پس از شماره بیرینگ درج میشوند، نشاندهنده کلاس لقی داخلی هستند.
برای مثال، در کدهای 6205 C3 و 6205 C4، ابعاد اصلی بلبرینگ یکسان است؛ اما میزان فضای آزاد میان ساچمهها، رولرها و مسیرهای غلتش تفاوت دارد. انتخاب نادرست میان بلبرینگ C3 و C4 میتواند موجب افزایش حرارت، کاهش عمر روانکار، صدای غیرعادی، لرزش، سایش زودرس و در شرایط حاد، قفلشدن بیرینگ شود.
لقی داخلی بلبرینگ چیست؟
لقی داخلی، مقدار جابهجایی نسبی رینگ داخلی نسبت به رینگ خارجی پیش از نصب بلبرینگ است. این لقی به دو شکل اصلی تعریف میشود:
- لقی شعاعی: میزان حرکت رینگ داخلی نسبت به رینگ خارجی در راستای عمود بر محور شفت.
- لقی محوری: میزان حرکت رینگها در امتداد محور شفت.
در اغلب بلبرینگهای شیار عمیق و رولبرینگهای صنعتی، منظور از کدهای C3 و C4، لقی شعاعی داخلی است. این لقی پس از نصب بلبرینگ روی شفت یا داخل هوزینگ کاهش پیدا میکند؛ زیرا انطباق پرسی، انبساط حرارتی و بار کاری باعث نزدیکشدن اجزای داخلی بیرینگ به یکدیگر میشوند.
معنی C3 و C4 روی بلبرینگ چیست؟
کلاسهای لقی داخلی بلبرینگ معمولاً بهترتیب زیر دستهبندی میشوند:
| کلاس لقی | مفهوم | کاربرد کلی |
|---|---|---|
| C2 | کمتر از لقی نرمال | کاربردهای دقیق و شرایط خاص |
| CN یا C0 | لقی نرمال | کاربردهای عمومی با دمای و انطباق معمولی |
| C3 | بیشتر از لقی نرمال | الکتروموتور، پمپ، گیربکس، فن و کاربردهای صنعتی رایج |
| C4 | بیشتر از C3 | دمای بالا، انطباق سنگین، ارتعاش و شرایط کاری ویژه |
| C5 | بسیار بیشتر از نرمال | کاربردهای بسیار خاص با شرایط حرارتی یا انطباق غیرمعمول |
بنابراین، تفاوت اصلی این دو کلاس روشن است: بلبرینگ C3 لقی بیشتری از حالت نرمال دارد، اما بلبرینگ C4 لقی بیشتری نسبت به C3 ارائه میدهد. با این حال، مقدار دقیق لقی برحسب میکرون به شماره فنی، قطر داخلی، قطر خارجی و نوع بیرینگ وابسته است؛ بنابراین نمیتوان یک عدد ثابت برای تمام بلبرینگهای C3 یا C4 اعلام کرد.
بلبرینگ C3 چیست و چه کاربردی دارد؟
بلبرینگ C3 دارای لقی داخلی بیشتر از استاندارد نرمال است. این نوع بیرینگ یکی از پرکاربردترین انتخابها در صنعت محسوب میشود؛ زیرا در بسیاری از ماشینآلات، رینگ داخلی بلبرینگ با انطباق نسبتاً محکم روی شفت نصب میشود و در طول کار نیز دمای شفت از هوزینگ بیشتر است.
در چنین وضعیتی، رینگ داخلی به دلیل گرما و انطباق پرسی منبسط میشود و لقی اولیه بلبرینگ کاهش مییابد. لقی اضافه در مدل C3 کمک میکند پس از نصب و رسیدن به دمای کاری، بیرینگ همچنان لقی عملیاتی مناسبی داشته باشد و تحت پیشبار ناخواسته قرار نگیرد.
کاربردهای رایج بلبرینگ C3
- الکتروموتورهای صنعتی و نیمهصنعتی
- پمپهای آب، پمپهای سانتریفیوژ و پمپهای روغن
- فنها، هواکشها و بلوئرها
- گیربکسها و تجهیزات انتقال قدرت
- کمپرسورها
- ماشینآلات کشاورزی
- نوار نقالهها و تجهیزات کارخانهای
- بلبرینگهای نصبشده با انطباق پرسی روی شفت
بلبرینگ C4 چیست و چه کاربردی دارد؟
بلبرینگ C4 نسبت به C3 لقی داخلی بیشتری دارد. این کلاس برای تجهیزاتی طراحی میشود که در آنها کاهش لقی پس از نصب و حین کار بسیار شدیدتر است؛ برای مثال، زمانی که دمای رینگ داخلی به شکل قابل توجهی بالاتر از رینگ خارجی است، شفت انبساط حرارتی زیادی دارد یا انطباق نصب بسیار محکم در نظر گرفته شده است.
نکته مهم این است که C4 به معنی «بهتر بودن» بلبرینگ نیست. اگر بیرینگ C4 در دستگاهی با دمای معمولی، بار سبک یا انطباق مناسب استفاده شود، لقی عملیاتی ممکن است بیش از حد باقی بماند. این وضعیت میتواند باعث افزایش لرزش، صدای کارکرد، ضربه ساچمهها، توزیع نامناسب بار و کاهش عمر مفید بیرینگ شود.
کاربردهای متداول بلبرینگ C4
- الکتروموتورهای با دمای کاری بالا
- فنهای کوره، فنهای هوای داغ و سیستمهای تهویه صنعتی داغ
- خشککنهای صنعتی و تجهیزات حرارتی
- برخی آسیابها، سنگشکنها و تجهیزات معدن
- سرندهای ارتعاشی و ماشینآلات دارای لرزش شدید
- رولبرینگها با انطباق مخروطی و بوشهای کششی یا تبدیلی
- کاربردهایی با اختلاف دمای زیاد بین شفت و هوزینگ
مقایسه کامل بلبرینگ C3 و C4
| ویژگی | بلبرینگ C3 | بلبرینگ C4 |
|---|---|---|
| میزان لقی داخلی | بیشتر از CN یا نرمال | بیشتر از C3 |
| شرایط دمایی | دمای متوسط تا نسبتاً بالا | دمای بالا یا اختلاف دمای شدید |
| انطباق روی شفت | انطباق معمولی تا نسبتاً محکم | انطباق محکمتر یا شرایط نصب ویژه |
| کاربرد صنعتی | عمومی و بسیار رایج | خاص و سنگین |
| ریسک در انتخاب اشتباه | در شرایط حرارتی شدید ممکن است سفت شود | در شرایط معمول ممکن است لرزش و صدای اضافی ایجاد کند |
| قیمت | معمولاً رایجتر و اقتصادیتر | ممکن است به دلیل کاربرد تخصصی، کمتر در بازار موجود باشد |
چرا لقی بلبرینگ بعد از نصب کاهش پیدا میکند؟
لقی اولیهای که در کاتالوگ بیرینگ ذکر میشود، پیش از نصب اندازهگیری شده است. پس از نصب، عوامل زیر لقی داخلی را کاهش میدهند:
- انطباق پرسی روی شفت: با نصب محکم رینگ داخلی، قطر داخلی رینگ کمی بازتر شده و مسیر غلتش به ساچمهها نزدیکتر میشود.
- انطباق پرسی در هوزینگ: فشردهشدن رینگ خارجی در پوسته نیز میتواند هندسه داخلی بیرینگ را تغییر دهد.
- انبساط حرارتی شفت: اگر شفت گرمتر از هوزینگ باشد، رینگ داخلی بیشتر منبسط شده و لقی کاهش مییابد.
- بار شعاعی و محوری: بارهای کاری باعث تغییر ناحیه تماس و ایجاد لقی عملیاتی متفاوت میشوند.
- روش نصب نامناسب: ضربهزدن مستقیم، استفاده نکردن از ابزار مناسب یا واردکردن نیرو از مسیر ساچمهها میتواند به مسیر غلتش آسیب بزند.
به همین دلیل، انتخاب C3 یا C4 باید بر مبنای شرایط واقعی نصب و بهرهبرداری انجام شود؛ نه صرفاً بر اساس اینکه یکی از این کلاسها در بازار رایجتر است.
برای موتور، بلبرینگ C3 بهتر است یا C4؟
در بسیاری از الکتروموتورهای صنعتی، بلبرینگ C3 انتخاب متداولتری است؛ زیرا دمای شفت در زمان کار افزایش پیدا میکند و معمولاً رینگ داخلی با فیت مناسب روی شفت قرار میگیرد. C3 میتواند کاهش لقی ناشی از این شرایط را جبران کند.
اما برای موتورهای خاص با حرارت بسیار بالا، طراحی ویژه، دور کاری ویژه یا تفاوت دمای قابل توجه میان شفت و پوسته، ممکن است سازنده استفاده از C4 را توصیه کرده باشد. بهترین مرجع انتخاب، دیتاشیت یا پلاک فنی سازنده موتور است. جایگزین کردن خودسرانه C3 با C4 یا برعکس، راهحل درستی برای برطرفکردن داغی موتور نیست.
آیا میتوان بلبرینگ C3 را با C4 جایگزین کرد؟
بهصورت عمومی، خیر؛ این جایگزینی باید فقط پس از بررسی مهندسی انجام شود. اگر دستگاه برای C3 طراحی شده باشد و بدون محاسبه از C4 استفاده شود، ممکن است لقی کاری بیش از حد باشد. پیامد این مسئله میتواند شامل موارد زیر باشد:
- افزایش صدا و لرزش بلبرینگ
- کاهش دقت چرخش شفت
- توزیع نامطلوب نیرو بین ساچمهها یا رولرها
- کاهش عمر خستگی بیرینگ
- احساس لقی در محور یا شفت
از طرف دیگر، استفاده از C3 بهجای C4 در تجهیزی با دمای بالا یا انطباق سنگین، ممکن است باعث کاهش بیش از اندازه لقی شود. این امر موجب افزایش اصطکاک، رشد دمای بیرینگ، آسیب به گریس و در نهایت گیرپاژ خواهد شد.
علائم انتخاب اشتباه لقی C3 یا C4
بررسی علائم عملکردی میتواند به شناسایی انتخاب نادرست لقی داخلی کمک کند؛ هرچند تشخیص نهایی باید با بررسی فیت شفت، هوزینگ، روانکاری، بار و تراز شفت همراه باشد.
| نشانه | احتمال مرتبط با لقی کم | احتمال مرتبط با لقی زیاد |
|---|---|---|
| افزایش دما | زیاد؛ بهویژه در نصب پرسی یا دمای بالا | معمولاً علت اصلی نیست |
| صدای غیرعادی | ممکن است به علت فشار و اصطکاک باشد | ممکن است به علت ضربه و لقی زیاد باشد |
| لرزش | در اثر آسیب حرارتی یا سایش ایجاد میشود | میتواند محسوستر باشد |
| گیرپاژ | ریسک بالا در شرایط شدید | معمولاً کمتر |
| کاهش دقت محور | ممکن است ناشی از آسیب باشد | احتمال بالاتر |
چگونه بین C3 و C4 انتخاب کنیم؟
برای انتخاب دقیق کلاس لقی بلبرینگ، لازم است موارد زیر بررسی شوند:
- شماره فنی و نوع بلبرینگ: بلبرینگ شیار عمیق، تماس زاویهای، رولبرینگ بشکهای و رولبرینگ استوانهای، ضوابط انتخاب متفاوتی دارند.
- دمای کاری دستگاه: هرچه اختلاف دمای شفت و هوزینگ بیشتر باشد، نیاز به لقی اولیه بالاتر افزایش پیدا میکند.
- نوع انطباق شفت و هوزینگ: فیت محکمتر، لقی اولیه را بیشتر کاهش میدهد.
- سرعت چرخش: سرعت بالا میتواند گرما تولید کند؛ اما صرف بالا بودن دور موتور بهتنهایی دلیل انتخاب C4 نیست.
- بار شعاعی و محوری: نوع و شدت بار در تعیین لقی عملیاتی اهمیت دارد.
- روش روانکاری: نوع گریس یا روغن، ویسکوزیته و حجم روانکار باید با شرایط کاری سازگار باشد.
- توصیه سازنده تجهیز: در اولویت اول باید کد درجشده در دفترچه فنی یا روی بیرینگ اصلی دستگاه رعایت شود.
پرسشهای متداول درباره بلبرینگ C3 و C4
آیا C3 به معنی کیفیت بالاتر بلبرینگ است؟
خیر. C3 نشاندهنده کیفیت یا کشور سازنده نیست؛ بلکه فقط کلاس لقی داخلی بیرینگ را مشخص میکند. کیفیت واقعی بلبرینگ به عواملی مانند نوع فولاد، دقت سنگزنی، عملیات حرارتی، کیفیت قفسه، روانکار و استاندارد ساخت بستگی دارد.
آیا بلبرینگ C4 همیشه برای دمای بالا مناسبتر است؟
C4 معمولاً برای شرایطی با کاهش شدید لقی پس از نصب یا حین کار مناسب است؛ اما دمای بالا تنها یکی از عوامل تصمیمگیری است. نوع فیت، جنس شفت و هوزینگ، بار، سرعت و توصیه سازنده باید همزمان بررسی شوند.
کدام بلبرینگ برای الکتروموتور مناسبتر است؛ C3 یا C4؟
در اغلب الکتروموتورهای صنعتی، C3 انتخاب رایجتری است. با این حال، برای موتورهای ویژه، موتورهای با حرارت بالا یا تجهیزاتی که سازنده C4 را مشخص کرده است، باید دقیقاً از همان کلاس توصیهشده استفاده شود.
آیا میتوان لقی C3 یا C4 را با دست اندازه گرفت؟
خیر. تشخیص دقیق لقی داخلی نیازمند ابزارهای اندازهگیری مناسب مانند فیلرگیج، ساعت اندازهگیری یا روشهای تخصصی نصب است. لقی چند میکرونی را نمیتوان با تکاندادن ساده رینگها بهدرستی ارزیابی کرد.
جمعبندی؛ تفاوت اصلی C3 و C4
بلبرینگ C3 دارای لقی داخلی بیشتر از حالت نرمال است و در طیف وسیعی از الکتروموتورها، پمپها، فنها و تجهیزات صنعتی کاربرد دارد. بلبرینگ C4 لقی بیشتری نسبت به C3 دارد و برای شرایط ویژه مانند دمای بالا، انطباق سنگین یا تغییرات حرارتی قابل توجه انتخاب میشود. انتخاب صحیح میان این دو، باید بر اساس شرایط واقعی کارکرد، نوع نصب، بار، دما و توصیه سازنده انجام شود. استفاده از بیرینگ باکیفیت و انتخاب کلاس لقی مناسب، نقش مهمی در کاهش توقفات خط، افزایش عمر دستگاه و جلوگیری از خرابی زودرس دارد.
