یاتاقان SN چیست؟
یاتاقان SN
چیست؟ راهنمای جامع شناخت، کاربرد و خرید
یاتاقان SN یا هوزینگ SN یکی از پرمصرفترین انواع پایه یاتاقان (پیلوبلاک) در صنایع نقاله، معدن، فولاد، سیمان و ماشینآلات سنگین است. این قطعه با طراحی دو تکه و جدا شونده، نصب، بازدید و تعویض بلبرینگ را فوقالعاده ساده میکند و به دلیل استحکام بالا، در برابر بارهای سنگین و شرایط سخت عملکردی بینظیر دارد. در این مقاله بهطور کامل و تخصصی بررسی میکنیم که یاتاقان SN چیست، چه انواعی دارد، در کجا استفاده میشود و چگونه باید انتخاب و نگهداری شود.

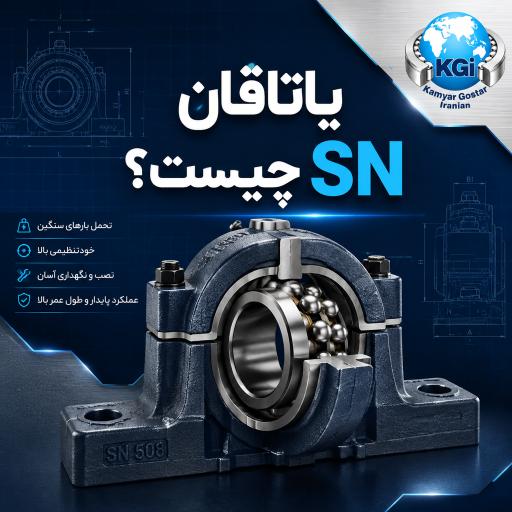

یاتاقان SN چیست؟
یاتاقان SN در واقع یک هوزینگ (پایه نگهدارنده) چدنی یا فولادی است که بلبرینگ یا رولبرینگ داخل آن قرار میگیرد و بهصورت یک مجموعه واحد روی شاسی، فریم یا بدنه دستگاه نصب میشود. عبارت «SN» به استاندارد سری هوزینگهای جدا شونده (Split Plummer Block) اشاره دارد که بدنه آن از دو نیمه بالا و پایین تشکیل شده است. این ساختار دو تکه، بزرگترین مزیت یاتاقان SN محسوب میشود.
در طراحیهای معمولی، برای بازبینی یا تعویض بلبرینگ، باید کل شفت و مجموعه مونتاژی باز شود. اما در یاتاقان SN کافی است پیچهای درپوش باز شوند تا نیمه بالایی جدا شده و ساچمهها و رینگها بهراحتی در دسترس قرار بگیرند. همین ویژگی باعث صرفهجویی چشمگیر در زمان توقف خط تولید و هزینههای تعمیر و نگهداری میشود.
بهطور خلاصه، یاتاقان SN نه فقط یک پایه ساده، بلکه یک راهکار استاندارد صنعتی برای نگهداری بلبرینگ در شرایط بار بالا، سرعت متوسط و محیطهای با آلودگی یا فشار کاری زیاد است. کد SN معمولاً با اعداد و پسوندهایی همراه است که هرکدام مشخصات مهمی مثل قطر شفت، نوع پایه و نوع آببندی را مشخص میکنند.
اجزای تشکیلدهنده یاتاقان SN
۱) بدنه (Housing)
پوسته اصلی که معمولاً از چدن خاکستری یا داکتیل ساخته میشود. جنس بدنه نقش مهمی در تحمل بار، جذب لرزش و مقاومت در برابر ضربه دارد. در شرایط خاص از فولاد ریختگی یا ورق برای افزایش استحکام استفاده میشود.
۲) درپوش بالایی
نیمه بالایی بدنه که با پیچ به نیمه پایینی متصل میشود. روی درپوش معمولاً محل قرارگیری گریسخور و رینگ آببندی تعبیه شده است تا روانکاری و محافظت انجام شود.
۳) بلبرینگ داخلی
در یاتاقان SN معمولاً از بلبرینگ خودتنظیم یا رولبرینگ بشکهای استفاده میشود، زیرا این یاتاقانها میتوانند ناهمراستایی شفت را جبران کرده و بارهای ترکیبی را تحمل کنند.
۴) آببند و گریسخور
برای جلوگیری از ورود گرد و غبار، رطوبت و ذرات خارجی، از کاسه نمد یا آببندهای لبهدار استفاده میشود. گریسخور نیز امکان روانکاری دورهای ساده را فراهم میکند.
انواع سریهای یاتاقان SN
یاتاقانهای SN در سریها و اندازههای مختلفی تولید میشوند که هرکدام برای بازه مشخصی از قطر شفت، ظرفیت بار و نوع کاربرد طراحی شدهاند. شناخت این سریها کمک میکند انتخاب دقیقتری برای دستگاه خود داشته باشید. در ادامه رایجترین سریها را بررسی میکنیم:
- سری SN 2 (نوع ۵۰۰): رایجترین و پرکاربردترین سری برای شفتهای با قطر متوسط، مناسب بیشتر صنایع عمومی و نقالهها.
- سری SN 5 و SN 6: نسخههای با ظرفیت بالاتر که برای بارهای سنگینتر و کاربردهای صنعتی بزرگتر استفاده میشوند.
- نسخههای با پایه مرتفع یا افقی: بسته به نحوه نصب و جهت بار، نوع پایهی یاتاقان متفاوت انتخاب میشود.
کاربردهای اصلی یاتاقان SN
نوار نقاله و انتقال مواد
یکی از پرکاربردترین محلهای استفاده، در غلتکها و درامهای نوار نقاله در معادن، سیمان و صنایع معدنی است.
ماشینآلات صنعتی سنگین
در آسیابها، سنگشکنها، میکسرها و تجهیزاتی که بار شعاعی سنگین و لرزش دارند، کاربرد فراوان دارد.
فن، پمپ و الکتروموتور
برای نگهداری شفتهای بلند در فنهای صنعتی، پمپها و موتورهای بزرگ که به پشتیبانی مطمئن نیاز دارند.
مزایای استفاده از یاتاقان SN
- نصب و سرویس آسان: به دلیل طراحی دو تکه و جدا شونده، تعویض بلبرینگ بدون باز کردن کامل مجموعه انجام میشود.
- تحمل بار بالا: بدنه چدنی و طراحی استاندارد، استحکام و ظرفیت بار قابل توجهی فراهم میکند.
- مقاومت در برابر ناهمراستایی: امکان استفاده از بلبرینگ خودتنظیم، خطاهای نصب شفت را جبران میکند.
- عمر مفید طولانی: با روانکاری و آببندی مناسب، در محیطهای سخت عملکرد پایدار دارد.
- انعطاف در انتخاب بلبرینگ: امکان جایگذاری بلبرینگ یا رولبرینگ متناسب با نوع بار وجود دارد.
راهنمای انتخاب یاتاقان SN بر اساس نیاز
نکات نگهداری یاتاقان SN
گریسکاری دورهای
طبق برنامه منظم از گریسخور، روانکاری کنید تا دمای کاری و سایش کنترل شود.
بررسی پیچهای اتصال
بهعلت لرزش، پیچهای درپوش و پایه را دورهای بازبینی و در صورت نیاز سفت کنید.
کنترل صدا و دما
هرگونه صدای غیرعادی یا افزایش دمای بدنه میتواند نشانهی خرابی یا کمبود روانکاری باشد.
سوالات متداول درباره یاتاقان SN
تفاوت یاتاقان SN با سایر هوزینگها چیست؟
مهمترین تفاوت، طراحی دو تکه و جدا شونده یاتاقان SN است که تعمیر و تعویض بلبرینگ را بسیار سادهتر از هوزینگهای یکپارچه میکند.
در یاتاقان SN از چه بلبرینگی استفاده میشود؟
معمولاً از بلبرینگ خودتنظیم یا رولبرینگ بشکهای استفاده میشود که توانایی تحمل بار بالا و جبران ناهمراستایی شفت را دارند.
بدنه یاتاقان SN از چه جنسی ساخته میشود؟
بدنه معمولاً از چدن خاکستری یا چدن داکتیل ساخته میشود که استحکام و مقاومت مناسبی در برابر بار و لرزش دارد.
