جنس بدنه فولاد آلیاژی
جنس قفسه فولادی
قطر داخلی ( میلیمتر ) 45
قطر خارجی ( میلیمتر ) 100
عرض ( میلیمتر ) 36

مکانیزم یک‌طرفه در DKFL ASNU 45 بر اساس بادامک‌های قفل‌شونده فوق دقیق (Sprag Elements) طراحی شده است. تفاوت بنیادین این کلاچ با بلبرینگ‌های ساده چرخشی در این است که بادمک‌ها در یک جهت آزادانه و بدون اصطکاک سر می‌خورند (حرکت هرزگرد یا Freewheeling)، اما در جهت معکوس بلافاصله تحت زاویه گوه‌ای دقیق میان رینگ داخلی و خارجی قفل شده و گشتاور پیچشی بسیار سنگینی تا ۸۵۰ نیوتن‌متر را بدون کوچک‌ترین لغزش و پس‌زدگی منتقل می‌کنند.

کد محصول:
10060101637
موجود
257,073,300 ریال
مشاهده سبد

مشخصات محصول

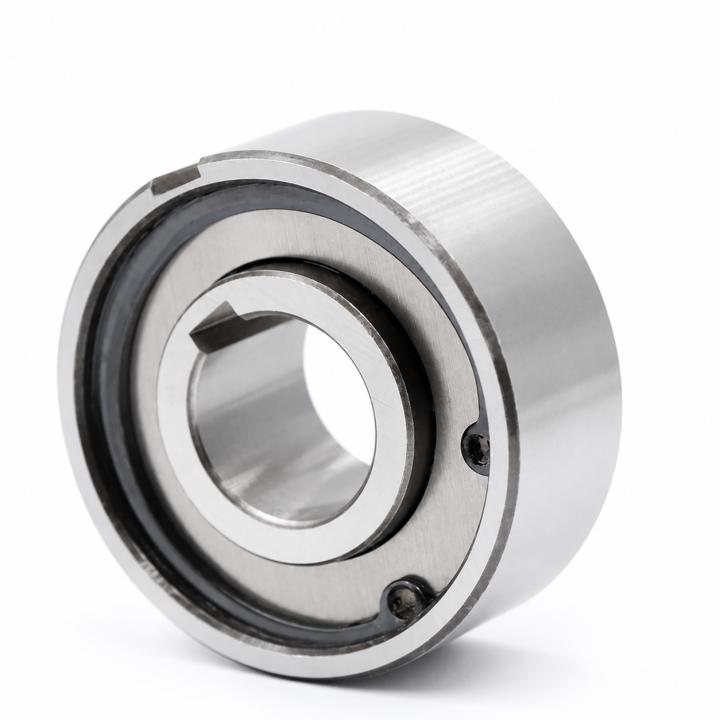

کلاچ یک‌طرفه و بلبرینگ بک‌استاپ اسپراگ DKFL ASNU 45 ابعاد: 25×100×45 میلی‌متر | مکانیزم Sprag کلاچ، جای خار استاندارد روی رینگ داخلی

بلبرینگ قفلی و کلاچ یک‌طرفه صنعتی DKFL ASNU 45 (طرح و معادل استاندارد صنعتی NFS 45) با گشتاور نامی فوق‌العاده ۸۵۰ نیوتن‌متر، عملکرد قفل‌کنندگی فوری، بدون لقی (Zero Backlash) به عنوان ترمز ضد برگشت (Backstop)، کلاچ دور تند (Overrunning) و سیستم‌های پیشروی گام‌به‌گام (Indexing) با ضمانت اصالت و تامین مستقیم کامیار گستر ایرانیان (KGICO).

قطر داخلی: 45 میلی‌متر | قطر خارجی: 100 میلی‌متر | عرض: 36 میلی‌متر | گشتاور نامی: 850 Nm

تحلیل مهندسی و مکانیزم عملکرد کلاچ اسپراگ ASNU 45

مکانیزم یک‌طرفه در DKFL ASNU 45 بر اساس بادامک‌های قفل‌شونده فوق دقیق (Sprag Elements) طراحی شده است. تفاوت بنیادین این کلاچ با بلبرینگ‌های ساده چرخشی در این است که بادمک‌ها در یک جهت آزادانه و بدون اصطکاک سر می‌خورند (حرکت هرزگرد یا Freewheeling)، اما در جهت معکوس بلافاصله تحت زاویه گوه‌ای دقیق میان رینگ داخلی و خارجی قفل شده و گشتاور پیچشی بسیار سنگینی تا ۸۵۰ نیوتن‌متر را بدون کوچک‌ترین لغزش و پس‌زدگی منتقل می‌کنند.

ویژگی مونتاژ سری ASNU: رینگ داخلی این کلاچ دارای جای خار استاندارد (مطابق استاندارد DIN 6885.1) است که اتصالی کاملاً صلب، مطمئن و بدون لغزش با شفت را فراهم می‌سازد. رینگ خارجی این مدل بدون جای خار بوده و با تلرانس انطباقی دقیق (n6) به صورت پرسی درون هوزینگ فیکس می‌شود و برای مهار محوری آن معمولاً از دو دربند یا واشر جانبی مهارکننده استفاده می‌گردد.

نکته مهندسی بسیار مهم: ساختار غیر تکیه‌گاهی (Non-Bearing Supported)

کلاچ‌های سری ASNU منحصراً برای قفل‌کنندگی و انتقال گشتاور طراحی شده‌اند و فاقد ساچمه یا رولر برای تحمل بارهای شعاعی و محوری سیستم هستند. به همین دلیل در طراحی شفت و نشیمنگاه باید حتماً از بلبرینگ‌های تکیه‌گاهی کمکی (مانند بلبرینگ شیار عمیق سری 6309 یا 6209) در طرفین کلاچ استفاده شود تا هم‌محوری دقیق شفت و هوزینگ حفظ شده و بارهای شعاعی دفع گردند.

رمزگشایی کد فنی و مشخصات ساختاری DKFL ASNU 45

پیشوند ASNU (معادل کدهای استیبر، رینگ‌اسپن و فورمزپراگ): بیانگر کلاچ یک‌طرفه با مکانیزم بادامکی (Sprag) با ابعاد ابعادی منطبق بر سری بلبرینگ ۶۳ (ابعاد مطابق با 6309)، دارای جای خار روی رینگ داخلی و رینگ خارجی صاف بدون خار برای نصب پرسی در پوسته.

کد سایز 45: نشان‌دهنده قطر سوراخ داخلی شفت برابر با 45 میلی‌متر است.

جای خار استاندارد (DIN 6885.1): دارای عرض خار b = 14 میلی‌متر و عمق خار t = 3.8 میلی‌متر جهت اتصال بسیار مستحکم به شفت محرک.

اسپراگ‌های سخت‌کاری شده (Hardened Sprags): فنربندی مستقل بادامک‌ها جهت واکنش در کسری از ثانیه و مقاومت فوق‌العاده در برابر سایش در سیکل‌های مداوم قفل و هرزگرد.

تضمین اصالت متریال KGICO: کنترل ابعادی ۱۰۰٪، تست سختی سطوح درگیر و توزیع رسمی توسط کامیار گستر ایرانیان.

جدول مشخصات فنی، ظرفیت گشتاور و محدودیت سرعت DKFL ASNU 45

قطر داخلی (d) قطر خارجی (D) عرض (B) گشتاور نامی (TKN) حداکثر دور هرزگرد رینگ داخلی (n_imax) ابعاد خار (b × t) وزن تقریبی
45 mm 100 mm 36 mm 850 Nm ~1,400 - 1,600 rpm 14 × 3.8 mm ~0.95 kg

سه کارکرد اصلی مهندسی برای کلاچ DKFL ASNU 45

۱. ترمز ضد بازگشت (Backstop)

امکان چرخش شفت در جهت انتقال بار و قفل شدن آنی و مطلق به هنگام قطع ناگهانی برق یا خاموشی الکتروموتور جهت جلوگیری از سقوط بار کانوایر و بالابرها.

۲. کلاچ دور تند (Overrunning)

مناسب سیستم‌های دوموتوره (Dual Drive)؛ زمانی که سرعت محرک دوم از موتور اولیه فراتر می‌رود، کلاچ به صورت خودکار هرزگرد شده و مانع از درگیری موتور کندتر می‌شود.

۳. کلاچ پیشروی گام‌به‌گام (Indexing)

تبدیل حرکت رفت‌وبرگشتی یا نوسانی جک‌ها و بازوهای مکانیکی به حرکت دورانی گسسته و فوق‌العاده دقیق در خطوط بسته‌بندی، رول‌فرمینگ و پرس‌ها.

ویژگی‌های کلیدی و مزایای برجسته کلاچ DKFL ASNU 45

قفل شدن کاملاً بدون لقی (Zero Backlash)

گیرایی فوق‌العاده سریع بدون هیچ‌گونه لقی زاویه‌ای در هنگام معکوس شدن جهت گشتاور با عملکردی در کسر میلی‌ثانیه.

ظرفیت گشتاور بسیار بالا (850 Nm)

تحمل گشتاور نامی چشمگیر ۸۵۰ نیوتن‌متر در قطر خارجی تنها ۱۰۰ میلی‌متر و عرض ۲۵ میلی‌متر، مناسب برای سیستم‌های سنگین صنعتی.

طراحی بادامک‌های ضدسایش (Anti-Wear)

سختی سطحی فوق‌العاده بالای بادامک‌ها که سایش ناشی از دورهای هرزگرد متوالی را به حداقل رسانده و طول عمر مفید کلاچ را به طور چشمگیری افزایش می‌دهد.

نصب آسان و مطمئن با جای خار روی شفت

تعبیه خار مطابق با استاندارد DIN 6885.1 روی رینگ داخلی مانع از هرگونه لغزش یا هرز چرخیدن کلاچ روی شفت تحت شوک‌های بار متناوب می‌شود.

سازگاری کامل با روانکاری روغنی و گریسی

قابلیت به‌کارگیری در حمام روغن داخل گیربکس‌ها یا روانکاری گریسی متناسب با سرعت دورانی سیستم.

تضمین کیفیت و اصالت کالا توسط KGICO

ارائه مشاوره در خصوص انتخاب سایز، محاسبه گشتاور پیک و پشتیبانی شرایط نصب توسط کارشناسان کامیار گستر ایرانیان.

کاربردهای صنعتی کلاچ بک‌استاپ DKFL ASNU 45

  • گیربکس‌های صنعتی، نوار نقاله‌ها و الواتورها: به عنوان ترمز ضد برگشت مکانیکی جهت مهار بار در نقاله‌های شیب‌دار، بالابرهای کاسه‌ای و سیستم‌های انتقال مواد معادن و کارخانجات سیمان.
  • ماشین‌آلات بسته‌بندی، چاپ و رول‌بازکن‌ها: ایجاد کشش ثابت و چرخش کنترل‌شده رول‌ها صرفاً در یک جهت بدون افت گشتاور.
  • سیستم‌های دوموتوره و درایوهای پشتیبان: ژنراتورهای اضطراری، پمپ‌های موازی و موتورهای کمکی که نیاز به آزادسازی خودکار موتور خاموش دارند.
  • ماشین‌آلات نورد، فیدر پرس‌های مکانیکی و صنایع سنگین: مکانیزم‌های پیشروی پله‌ای و خطی با دقت توقف بالا.
  • تجهیزات کشاورزی، کمباین‌ها و خردکن‌های صنعتی: محافظت از موتور و قطعات انتقال قدرت در برابر ضربات پس‌زننده ناشی از گیرپاژ ناگهانی.

راهنمای مهندسی نصب، روانکاری و نکات اجرایی

هشدار روانکاری حیاتی: روغن یا گریس فاقد افزودنی‌های ضد سایش (EP / MoS2)

اکیداً از به‌کارگیری گریس‌ها و روغن‌های دارای ادتیوهای فشارپذیر قوی (EP) یا دی‌سولفید مولیبدن (MoS2 / گرافیت) خودداری فرمایید! این مواد اصطکاک لازم بین بادامک‌ها و سطوح درگیر را به شدت کاهش داده و موجب سرخوردن و عمل نکردن قفل کلاچ می‌شوند که می‌تواند خسارات مالی و جانی سنگینی به بار آورد.

بررسی جهت چرخش قبل از جا زدن پرسی

پیش از پرس کردن کلاچ درون نشیمنگاه هوزینگ، جهت هرزگردی و جهت قفل شدن را با دست بررسی کنید. با برگرداندن کلاچ به میزان ۱۸۰ درجه، جهت قفل و چرخش معکوس می‌شود.

استفاده از بلبرینگ‌های کمکی و هم‌راستاسازی شفت

از هم‌راستایی و عدم لنگی شفت کاملاً اطمینان حاصل فرمایید. با توجه به عدم تحمل بارهای شعاعی توسط مدل ASNU، نصب بلبرینگ‌های کمکی دقیق در دو سمت کلاچ و کاسه‌نمدهای آب‌بندی صنعتی الزامی است.

سوالات متداول (FAQ)

۱. تفاوت کلاچ یک‌طرفه ASNU 45 با مدل AS 45 در چیست؟

مدل AS 45 فاقد جای خار روی رینگ داخلی و خارجی بوده و هر دو به صورت پرسی فیکس می‌شوند؛ اما مدل ASNU 45 دارای جای خار استاندارد روی رینگ داخلی است که اتصالی مطمئن‌تر و مقاومت بیشتری در برابر گشتاورهای برشی شفت ایجاد می‌کند.


۲. آیا بلبرینگ کلاچ قفلی ASNU 45 به تنهایی می‌تواند وزن و بار شعاعی شفت را تحمل کند؟

خیر، کلاچ بادامکی ASNU 45 فقط وظیفه انتقال گشتاور و قفل کردن را بر عهده دارد و برای مهار بارهای شعاعی حتماً باید در کنار بلبرینگ‌های تکیه‌گاهی (مانند 6309 یا 6209) نصب شود.


۳. چه نوع روغنی برای روانکاری کلاچ قفلی ASNU 45 توصیه می‌شود؟

استفاده از روغن‌های هیدرولیک صنعتی بدون افزودنی‌های ضدلغزش شدید (مانند روغن‌های خالص ISO VG 32 یا 46) برای درگیری بهینه و سریع بادامک‌ها بهترین عملکرد را ایجاد می‌کند.

استعلام قیمت و خرید کلاچ قفلی DKFL ASNU 45

جهت دریافت مشاوره مهندسی محاسبات گشتاور، استعلام موجودی و قیمت روز و خرید انواع کلاچ و بلبرینگ‌های اورجینال DKFL، با واحد فنی و فروش شرکت کامیار گستر ایرانیان در تماس باشید.

ثبت درخواست استعلام در kgico.co

اطلاعات تکمیلی

مشخصات کلی

جنس بدنه
فولاد آلیاژی
جنس قفسه
فولادی
قطر داخلی ( میلیمتر )
45
قطر خارجی ( میلیمتر )
100
عرض ( میلیمتر )
36

موارد مصرف
