جنس بدنه فولاد آلیاژی
جنس قفسه فولادی
قطر داخلی ( میلیمتر ) 55
قطر خارجی ( میلیمتر ) 130
عرض ( میلیمتر ) 46

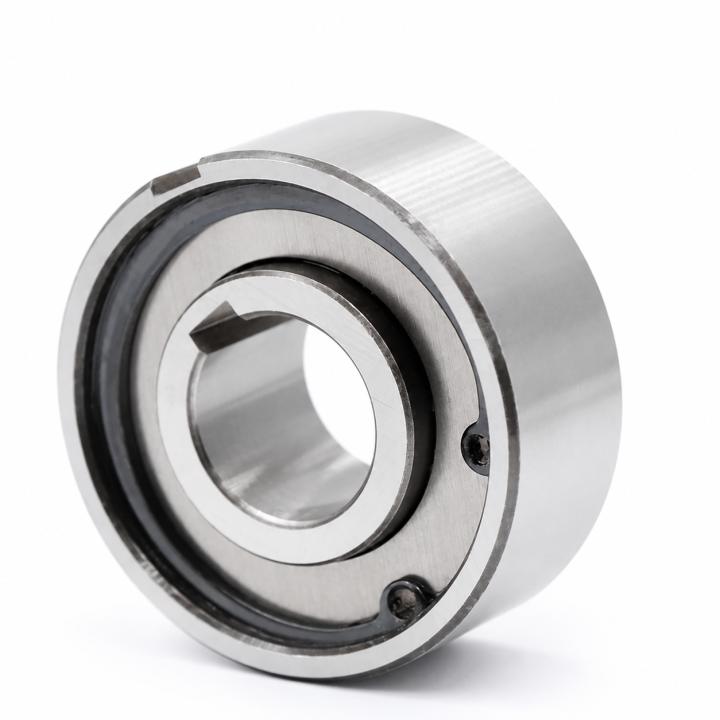

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 60 از سری فري‌ویل‌های غلتکی (Roller Type Freewheel) صنعتی است که به صورت بدون یاتاقان پشتیبان داخلی (Non-bearing supported) طراحی شده است. به این معنا که بارهای شعاعی و محوری سیستم باید توسط بیرینگ‌های مجاور که در همان محفظه نصب می‌شوند، مهار گردد. قطر خارجی این تجهیز با استانداردهای ابعادی بیرینگ‌های سری 63 (سایز 6312) کاملاً هم‌خوان بوده و امکان طراحی فشرده و یکپارچه در ماشین‌آلات سنگین را فراهم می‌کند.

کد محصول:
10060100811
موجود
585,801,700 ریال
مشاهده سبد

مشخصات محصول

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 60 رولر تایپ فري‌ویل (بدون یاتاقان داخلی) | قطر شفت ۶۰ میلی‌متر | ابعاد منطبق بر بلبرینگ سری 63

کلاچ یک‌طرفه و بلبرینگ قفلی DKFL ASNU 60 با طراحی مهندسی غلتکی دقیق، گشتاور نامی عالی (1825 Nm)، ابعاد استاندارد مطابق با بیرینگ‌های سری 63، تحت استانداردهای کیفی برند DKFL و عرضه شده توسط شرکت کامیار گستر ایرانیان (KGICO).

قطر داخلی (شفت): ۶۰ میلی‌متر | قطر خارجی: ۱۳۰ میلی‌متر | عرض: ۴۶ میلی‌متر | نوع: فری‌ویل غلتکی بدون یاتاقان | گشتاور نامی: 1825 Nm

بررسی فنی کلاچ یک‌طرفه و بلبرینگ قفلی DKFL ASNU 60

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 60 از سری فري‌ویل‌های غلتکی (Roller Type Freewheel) صنعتی است که به صورت بدون یاتاقان پشتیبان داخلی (Non-bearing supported) طراحی شده است. به این معنا که بارهای شعاعی و محوری سیستم باید توسط بیرینگ‌های مجاور که در همان محفظه نصب می‌شوند، مهار گردد. قطر خارجی این تجهیز با استانداردهای ابعادی بیرینگ‌های سری 63 (سایز 6312) کاملاً هم‌خوان بوده و امکان طراحی فشرده و یکپارچه در ماشین‌آلات سنگین را فراهم می‌کند.

رینگ داخلی این مدل مجهز به جای خوار (Keyway) جهت اتصال مثبت و انتقال گشتاور روی شفت ۶۰ میلی‌متری است. رینگ خارجی نیز با تلرانس دقیق برای جای‌گذاری پرسی در محفظه طراحی شده و با داشتن شیارها یا خارهای جانبی، انتقال ایمن گشتاور به بدنه را بدون هیچ‌گونه لغزش تضمین می‌نماید. این قطعه به عنوان بک‌استاپ (Backstop)، کلاچ اوررانینگ (Overrunning Clutch) و ایندکسینگ کاربرد گسترده‌ای دارد.

تحلیل کدگذاری و مشخصات ساختاری (DKFL ASNU 60)

نام مدل "ASNU": نشان‌دهنده سری استاندارد صنعتی کلاچ‌های یک‌طرفه غلتکی بدون یاتاقان داخلی با قابلیت انطباق هندسی با بلبرینگ‌های سری 63 است.

سایز "60": بیانگر قطر داخلی اسمی کلاچ برابر با ۶۰ میلی‌متر جهت مونتاژ بر روی شفت‌های صنعتی مربوطه.

مکانیزم غلتکی دقیق (Roller Type): مجهز به غلتک‌های فنردار مهندسی‌شده که در یک جهت قفل شده و در جهت مخالف با حداقل اصطکاک هرزگردی (Overrunning) می‌کنند.

انتقال گشتاور مطمئن: تعبیه جای خوار استاندارد روی رینگ داخلی و شیارهای جانبی روی رینگ خارجی جهت جلوگیری از هرزگردی محفظه‌ای.

برند DKFL: ساخت با فولاد آلیاژی مرغوب و عملیات حرارتی پیشرفته، عرضه و پشتیبانی فنی توسط کامیار گستر ایرانیان (KGICO).

مشخصات فنی و ابعاد هندسی ASNU 60

قطر داخلی (d) قطر خارجی (D) عرض کل (B) گشتاور نامی (TKN) حداکثر سرعت هرزگردی نوع مکانیزم انطباق ابعادی وزن تقریبی
۶۰ میلی‌متر ۱۳۰ میلی‌متر ۴۶ میلی‌متر 1825 Nm 750 / 1050 RPM غلتکی فنردار (Roller) هم‌سایز با بلبرینگ سری 63 تقریباً ۲.۷ کیلوگرم

ویژگی‌ها و مزایای رقابتی کلاچ یک‌طرفه DKFL ASNU 60

گشتاور نامی بهینه (1825 نیوتن‌متر)

طراحی هندسی غلتک‌ها جهت انتقال گشتاورهای بالا در سیستم‌های محرک و گیربکس‌های صنعتی.

انطباق ابعادی با سری 63

قطر بیرونی مشابه بلبرینگ‌های استاندارد سری 63 که نصب هم‌زمان آن‌ها را در یک محفظه ساده می‌سازد.

عملکرد قفل آنی و ایمن

درگیر شدن سریع رولرها در جهت عکس چرخش برای جلوگیری کامل از برگشت بار (Backstopping).

اتصال محکم شفت و محفظه

دارای جای خوار دقیق روی رینگ داخلی و شیارهای جانبی روی رینگ بیرونی جهت مهار مطلق لغزش.

متریال مقاوم در برابر سایش

تولید شده از آلیاژ فولادی سخت‌کاری شده با عمر مفید بالا تحت بارهای سیکلی و شرایط سخت کاری.

تضمین کیفیت برند DKFL

بازرسی‌شده بر اساس استانداردهای کنترل کیفیت سخت‌گیرانه با پشتیبانی فنی شرکت کامیار گستر ایرانیان.

کاربردهای صنعتی رایج کلاچ ASNU 60

  • سیستم‌های نوار نقاله (Conveyors): استفاده به عنوان بک‌استاپ (Backstop) جهت مهار نوار نقاله‌های شیاردار در زمان قطع جریان برق یا توقف اضطراری.
  • گیربکس‌های صنعتی و بالابرهای عمودی: جلوگیری از بازگشت معکوس بار در سیستم‌های بالابری و جرثقیل‌ها.
  • ماشین‌آلات بسته‌بندی و پرس‌های صنعتی: به‌کارگیری در مکانیزم‌های ایندکسینگ (Indexing) جهت حرکت‌های تناوبی دقیق.
  • تجهیزات معادن و سنگ‌شکن‌ها: تحمل شوک‌های مکانیکی ناگهانی و جلوگیری از چرخش معکوس درام‌های محرک.
  • درایوهای ترکیبی و پمپ‌های دوگانه: جداسازی اتوماتیک سرعت در سیستم‌های انتقال قدرت چندموتوره.

دستورالعمل‌های نصب و هشدارهای مهندسی

الزامات نصب بیرینگ‌های پشتیبان

از آنجا که مدل ASNU 60 فاقد بیرینگ داخلی جهت تحمل بارهای شعاعی و محوری است، حتماً باید در کنار یک بیرینگ استاندارد (مانند بلبرینگ سری 63) در یک محفظه واحد نصب شود تا نیروهای جانبی شفت به‌طور کامل مهار گردند.

تنظیم دقیق تلرانس محفظه (Housing Tolerance)

برای رینگ خارجی، استفاده از تلرانس H7 یا K6 در محفظه توصیه می‌شود. بدنه باید از استحکام کافی برخوردار باشد تا پس از پرس شدن رینگ بیرونی دچار انبساط نشده و عمل قفل شدن رولرها مختل نگردد.

جهت چرخش و روانکاری مناسب

پیش از مونتاژ نهایی، جهت دقیق قفل شدن و هرزگردی (ساعت‌گرد یا پادساعت‌گرد) را متناسب با طراحی سیستم کنترل کنید. استفاده از روانکار (روغن یا گریس) مرغوب متناسب با سرعت هرزگردی قطعه الزامی است.

سوالات متداول (FAQ)

۱. چرا کلاچ ASNU 60 به بیرینگ کمکی نیاز دارد؟

این فري‌ویل به صورت Non-bearing supported ساخته شده است؛ یعنی ساختار داخلی آن برای تحمل بارهای شعاعی و محوری شفت طراحی نشده و این نیروها حتماً باید توسط بیرینگ‌های مجاور مهار شوند.


۲. مزیت تطابق ابعادی با بلبرینگ سری 63 چیست؟

ابعاد قطر خارجی و عرض این مدل کاملاً مشابه بلبرینگ‌های استاندارد سری 63 (سایز 6312) است که طراحان صنعتی را قادر می‌سازد کلاچ را به سادگی در کنار بیرینگ اصلی داخل یک محفظه مشترک جای دهند.


۳. بیشترین کاربرد صنعتی مدل ASNU 60 چیست؟

بیشترین کاربرد آن به عنوان بک‌استاپ (Backstop) در نوارهای نقاله شیاردار سنگین، بالابرهای صنعتی و تجهیزات انتقال قدرت با نیاز به جلوگیری از حرکت معکوس است.

استعلام قیمت و خرید کلاچ یک‌طرفه DKFL ASNU 60

برای دریافت استعلام موجودی، قیمت‌های همکاری، نقشه‌های فنی و مشاوره مهندسی با کارشناسان فروش شرکت کامیار گستر ایرانیان (KGICO) در تماس باشید.

استعلام قیمت و ثبت سفارش در kgico.co

اطلاعات تکمیلی

مشخصات کلی

جنس بدنه
فولاد آلیاژی
جنس قفسه
فولادی
قطر داخلی ( میلیمتر )
55
قطر خارجی ( میلیمتر )
130
عرض ( میلیمتر )
46

موارد مصرف
