جنس بدنه فولاد آلیاژی
جنس قفسه فولادی
قطر داخلی ( میلیمتر ) 80
قطر خارجی ( میلیمتر ) 170
عرض ( میلیمتر ) 58

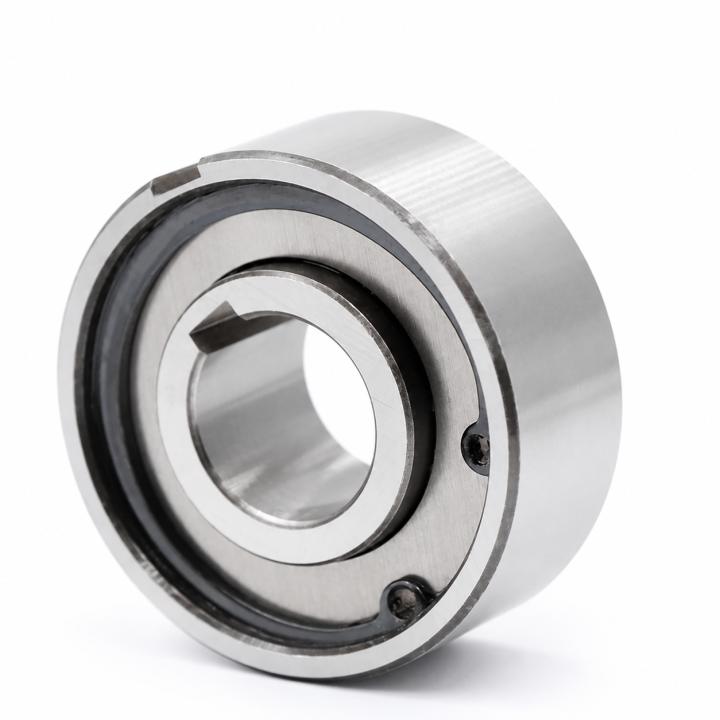

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 80 از نوع فري‌ویل‌های غلتکی (Roller Type Freewheel) بدون یاتاقان پشتیبان داخلی است. این بدان معناست که بارهای شعاعی و محوری وارده باید توسط بیرینگ‌های مجاور که در همان تلرانس نصب می‌شوند، مهار گردد. ابعاد هندسی این مدل به‌گونه‌ای مهندسی شده است که قطر خارجی آن کاملاً با بلبرینگ‌های استاندارد سری 63 (سایز 6316) هم‌خوان بوده و امکان نصب ترکیبی و فشرده در تجهیزات صنعتی را فراهم می‌س

کد محصول:
10060100812
موجود
1,813,820,800 ریال
مشاهده سبد

مشخصات محصول

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 80 رولر تایپ فري‌ویل (بدون یاتاقان داخلی) | قطر شفت ۸۰ میلی‌متر | ابعاد منطبق بر بلبرینگ سری 63

کلاچ یک‌طرفه و بلبرینگ قفلی DKFL ASNU 80 با طراحی دقیق غلتکی، گشتاور نگهداری فوق‌العاده بالا، ابعاد استاندارد مطابق با بیرینگ‌های سری 63، تحت استانداردهای کیفی برند DKFL و عرضه شده توسط شرکت کامیار گستر ایرانیان (KGICO).

قطر داخلی (شفت): ۸۰ میلی‌متر | قطر خارجی: ۱۴۰ میلی‌متر | عرض: ۳۳ میلی‌متر | نوع: فری‌ویل غلتکی بدون یاتاقان | گشتاور نامی: 3275 Nm

بررسی فنی کلاچ یک‌طرفه و بلبرینگ قفلی DKFL ASNU 80

بلبرینگ قفلی و کلاچ یک‌طرفه DKFL ASNU 80 از نوع فري‌ویل‌های غلتکی (Roller Type Freewheel) بدون یاتاقان پشتیبان داخلی است. این بدان معناست که بارهای شعاعی و محوری وارده باید توسط بیرینگ‌های مجاور که در همان تلرانس نصب می‌شوند، مهار گردد. ابعاد هندسی این مدل به‌گونه‌ای مهندسی شده است که قطر خارجی آن کاملاً با بلبرینگ‌های استاندارد سری 63 (سایز 6316) هم‌خوان بوده و امکان نصب ترکیبی و فشرده در تجهیزات صنعتی را فراهم می‌سازد.

رینگ داخلی این مدل دارای جای خوار (Keyway) برای اتصال مثبت و انتقال گشتاور روی شفت ۸۰ میلی‌متری است. رینگ خارجی نیز با تلرانس دقیق برای پرس شدن درون محفظه طراحی شده و با داشتن شیارها یا خارهای جانبی، انتقال گشتاور به بدنه را بدون لغزش تضمین می‌کند. این تجهیز به عنوان بک‌استاپ (Backstop)، کلاچ اوررانینگ (Overrunning Clutch) و ایندکسینگ در سیستم‌های انتقال قدرت سنگین کاربرد دارد.

تحلیل کدگذاری و مشخصات ساختاری (DKFL ASNU 80)

نام مدل "ASNU": نشان‌دهنده سری استانداردهای صنعتی کلاچ‌های یک‌طرفه غلتکی بدون یاتاقان داخلی با قابلیت انطباق ابعادی با بلبرینگ‌های سری 63.

سایز "80": نشان‌دهنده قطر داخلی اسمی کلاچ برابر با ۸۰ میلی‌متر جهت مونتاژ روی شفت مربوطه.

مکانیزم غلتکی (Roller Type): استفاده از غلتک‌های دقیق فنردار که در یک جهت قفل شده و در جهت مخالف با حداقل اصطکاک هرزگردی (Overrunning) می‌کنند.

انتقال گشتاور مثبت: رینگ داخلی دارای جای خوار استاندارد و رینگ خارجی دارای تلرانس پرس‌شونده به همراه شیارهای جانبی برای جلوگیری از چرخش محفظه‌ای.

برند DKFL: تولید شده بر اساس متریال درجه‌یک مقاوم در برابر سایش، عرضه و پشتیبانی فنی توسط کامیار گستر ایرانیان (KGICO).

مشخصات فنی و ابعاد هندسی ASNU 80

قطر داخلی (d) قطر خارجی (D) عرض کل (B) گشتاور نامی (TKN) حداکثر سرعت هرزگردی نوع مکانیزم انطباق ابعادی وزن تقریبی
۸۰ میلی‌متر ۱۴۰ میلی‌متر ۳۳ میلی‌متر 3275 Nm 550 RPM غلتکی فنردار (Roller) هم‌سایز با بلبرینگ سری 63 تقریباً ۱.۹ کیلوگرم

ویژگی‌ها و مزایای رقابتی کلاچ یک‌طرفه DKFL ASNU 80

ظرفیت گشتاور بالا (3275 نیوتن‌متر)

مهندسی دقیق رولرها و بادامک‌ها جهت انتقال گشتاورهای سنگین در تجهیزات صنعتی و محرک‌های بزرگ.

انطباق ابعادی با سری 63

طراحی بیرونی کاملاً مطابق با بلبرینگ‌های استاندارد سری 63 که نصب هم‌زمان آن‌ها را در یک محفظه تسهیل می‌کند.

قفل آنی و بدون خلاص

درگیر شدن آنی غلتک‌ها در جهت عکس چرخش برای جلوگیری از برگشت بار (Backstopping) با بالاترین ضریب اطمینان.

اتصال مطمئن شفت و محفظه

مجهز به جای خوار روی رینگ داخلی و شیارهای جانبی روی رینگ خارجی جهت مهار کامل لغزش در شرایط بارگذاری شدید.

متریال و عملیات حرارتی ویژه

ساخته شده از فولاد آلیاژی مرغوب با سختی سطحی بالا جهت مقاومت فوق‌العاده در برابر سایش و ضربات سیکلی.

تضمین اصالت برند DKFL

تست شده تحت استانداردهای کنترل کیفیت سخت‌گیرانه با گارانتی و پشتیبانی فنی شرکت کامیار گستر ایرانیان.

کاربردهای صنعتی رایج کلاچ ASNU 80

  • نقاله‌های شیاردار و تسمه‌ای سنگین (Conveyors): به عنوان سیستم بک‌استاپ (Backstop) جهت جلوگیری از برگشت ناخواسته نوار نقاله در زمان قطع برق یا توقف بار.
  • گیربکس‌های صنعتی و بالابرهای عمودی (Elevators): مهار بار در سیستم‌های بالابری و جرثقیل‌های صنعتی برای امنیت تجهیزات.
  • ماشین‌آلات بسته‌بندی و پرس‌های صنعتی: استفاده در مکانیسم‌های ایندکسینگ (Indexing) و تغذیه متناوب مواد.
  • تجهیزات معادن و سنگ‌شکن‌ها: تحمل شوک‌های مکانیکی بالا و جلوگیری از گردش معکوس در درام‌های محرک.
  • پمپ‌های دوقلو و درایوهای ترکیبی: جداسازی خودکار سرعت موتورها در سیستم‌های انتقال قدرت چندگانه.

دستورالعمل‌های نصب و هشدارهای مهندسی

الزامات نصب بیرینگ‌های پشتیبان

از آنجا که مدل ASNU 80 فاقد یاتاقان داخلی برای تحمل بارهای شعاعی و محوری است، حتماً باید در کنار یک بیرینگ استاندارد (مانند بلبرینگ سری 63) در یک محفظه مشترک نصب شود تا بارهای جانبی به‌طور کامل مهار گردند.

تنظیم دقیق تلرانس محفظه (Housing Tolerance)

برای رینگ خارجی، استفاده از تلرانس محفظه H7 یا K6 توصیه می‌شود. محفظه باید به اندازه‌ای استحکام داشته باشد که پس از پرس شدن رینگ خارجی، انبساطی رخ ندهد تا عمل قفل شدن غلتک‌ها با اختلال مواجه نشود.

جهت چرخش و روانکاری

قبل از مونتاژ نهایی، جهت قفل شدن و هرزگردی (عقربه‌های ساعت یا خلاف آن) را متناسب با نیاز سیستم بررسی کنید. استفاده از روغن یا گریس مناسب با توجه به سرعت هرزگردی برای کاهش اصطکاک و افزایش طول عمر قطعه الزامی است.

سوالات متداول (FAQ)

۱. چرا کلاچ ASNU 80 نیاز به بیرینگ مجاور دارد؟

این مدل فري‌ویل به صورت Non-bearing supported طراحی شده است؛ یعنی ساختار داخلی آن برای تحمل بارهای شعاعی و محوری شفت طراحی نشده و این نیروها باید توسط بیرینگ‌های کمکی در دو طرف مهار شوند.


۲. منظور از تطابق ابعادی با بلبرینگ سری 63 چیست؟

قطر خارجی و عرض این مدل کاملاً مشابه بلبرینگ‌های استاندارد سری 63 (سایز 6316) است که به طراحان اجازه می‌دهد کلاچ را به راحتی در کنار بلبرینگ اصلی و درون یک محفظه واحد جای دهند.


۳. کاربرد اصلی کلاچ ASNU 80 در صنعت چیست؟

بیشترین کاربرد آن به عنوان بک‌استاپ (Backstop) در نقاله‌های شیاردار سنگین، بالابرها و سیستم‌های انتقال قدرتی است که نیاز به جلوگیری از حرکت معکوس دارند.

استعلام قیمت و خرید کلاچ یک‌طرفه DKFL ASNU 80

برای دریافت استعلام موجودی، قیمت عمده، نقشه‌های فنی و مشاوره مهندسی با کارشناسان فروش شرکت کامیار گستر ایرانیان (KGICO) در تماس باشید.

استعلام قیمت و ثبت سفارش در kgico.co

اطلاعات تکمیلی

مشخصات کلی

جنس بدنه
فولاد آلیاژی
جنس قفسه
فولادی
قطر داخلی ( میلیمتر )
80
قطر خارجی ( میلیمتر )
170
عرض ( میلیمتر )
58

موارد مصرف
