جنس بدنه فولاد آلیاژی
جنس قفسه فولادی

بلبرینگ‌های اینسرت سری SB (که در برخی مراجع صنعتی با عنوان بلبرینگ‌های ته‌گرد یا یونیت باریک شناخته می‌شوند) زیرمجموعه‌ای استاندارد از خانواده اینسرت بیرینگ‌ها هستند. تمایز کلیدی سری SB با سری سنگین‌تر UC در پهنای رینگ داخلی نهفته است؛ رینگ داخلی در سری SB پهنای کمتری (۲۵ میلی‌متر) نسبت به UC دارد و تنها از یک سمت شفت امتداد می‌یابد. این ساختار باریک‌تر، وزن و ابعاد اشغال‌شده را کاهش داده و در سیستم‌های با محدودیت فضای محوری یا بارهای متوسط، مونتاژی سریع و اقتصادی ایجاد می‌کند.

کد محصول:
10060101031
موجود
14,734,500 ریال
مشاهده سبد

مشخصات محصول

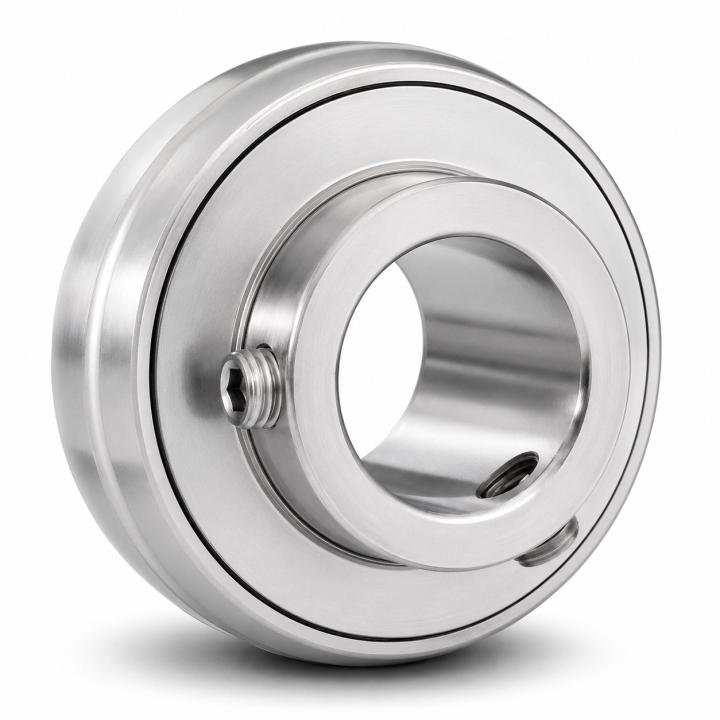

بلبرینگ ته‌گرد (کروی یونیت) با قفل پیچ آلن DKFL SB 206 2RS ابعاد ۳۰×۶۲×۲۵ میلی‌متر | رینگ خارجی کروی خودتنظیم، رینگ داخلی باریک و سیستم قفل با ست‌اسکرو (Set Screw)

بلبرینگ اینسرت (یاتاقانی) سبک و فشرده DKFL SB 206 2RS با سطح خارجی کروی، آب‌بندی دولبه تقویت‌شده (2RS) و رینگ داخلی نیمه‌پهن دارای دو عدد پیچ آلنی ست‌اسکرو، گزینه‌ای مهندسی، سریع‌النصب و مطمئن برای انواع یاتاقان‌های صنعتی، تجهیزات کشاورزی و خطوط نقاله است؛ عرضه‌شده با تضمین اصالت و نظارت فنی شرکت کامیار گستر ایرانیان (KGICO).

قطر داخلی: ۳۰ میلی‌متر | قطر خارجی: ۶۲ میلی‌متر | پهنای رینگ داخلی: ۲۵ میلی‌متر | برند: DKFL

بررسی تخصصی و ویژگی‌های ساختاری سری اینسرت SB 206

بلبرینگ‌های اینسرت سری SB (که در برخی مراجع صنعتی با عنوان بلبرینگ‌های ته‌گرد یا یونیت باریک شناخته می‌شوند) زیرمجموعه‌ای استاندارد از خانواده اینسرت بیرینگ‌ها هستند. تمایز کلیدی سری SB با سری سنگین‌تر UC در پهنای رینگ داخلی نهفته است؛ رینگ داخلی در سری SB پهنای کمتری (۲۵ میلی‌متر) نسبت به UC دارد و تنها از یک سمت شفت امتداد می‌یابد. این ساختار باریک‌تر، وزن و ابعاد اشغال‌شده را کاهش داده و در سیستم‌های با محدودیت فضای محوری یا بارهای متوسط، مونتاژی سریع و اقتصادی ایجاد می‌کند.

سطح خارجی رینگ بیرونی این بلبرینگ به صورت کروی (Spherical Outside Surface) سنگ‌زنی شده است. این انحنا به بلبرینگ اجازه می‌دهد در داخل نشیمنگاه هوزینگ‌های چدنی یا ورق فولادی (نظیر P206، F206، FL206، PP206 و PFL206) آزادانه دوران کرده و خطاهای زاویه‌ای ناشی از خمش شفت یا عدم تراز اولیه فونداسیون (Misalignment) را به طور کامل خنثی سازد. همچنین سیستم آب‌بندی 2RS با کاسه‌نمدهای لاستیکی باکیفیت بر روی هر دو سمت، نفوذ گردوغبار، رطوبت و ذرات ساینده را ناممکن می‌سازد.

تحلیل کد فنی و نام‌گذاری (SB 206 2RS)

پیشوند SB: نشان‌دهنده بلبرینگ اینسرت کروی با رینگ داخلی نیمه‌پهن (Narrow Inner Ring) و سیستم تثبیت روی شفت از طریق پیچ آلنی مغزی (Set Screw Locking).

سری ۲۰۰ (ISO Series 2): استاندارد بارهای شعاعی متوسط و سرعت‌های متعارف صنعتی.

کد سایز ۰۶: معرف قطر شفت؛ حاصل‌ضرب ۰۶ در عدد ۵ برابر با ۳۰ میلی‌متر استاندارد.

پسوند 2RS: مجهز به دو عدد کاسه‌نمد لاستیکی تماسی نیتریل (NBR) تقویت‌شده با شیلد فلزی در دو طرف بیرینگ جهت حداکثر ممانعت از ورود آلودگی و خروج روانکار.

تأمین و تضمین اصالت: عرضه رسمی، مشاوره انطباق فنی و ضمانت کیفیت توسط شرکت کامیار گستر ایرانیان (KGICO).

جدول مشخصات فنی، ابعادی و ظرفیت باربری

قطر داخلی (d) قطر خارجی (D) پهنای رینگ داخلی (B) پهنای رینگ خارجی (C) ظرفیت بار دینامیک (Cr) ظرفیت بار استاتیک (C0r) وزن تقریبی سرعت حد (گریس)
۳۰ میلی‌متر ۶۲ میلی‌متر ۲۵ میلی‌متر ۱۶ میلی‌متر ~۱۹.۵ - ۲۰.۵ kN ~۱۱.۲ - ۱۱.۸ kN ~۰.۲۸ کیلوگرم ~۵,۰۰۰ - ۵,۵۰۰ rpm

ویژگی‌ها و مزایای برجسته بلبرینگ DKFL SB 206 2RS

قابلیت خودتنظیمی زاویه‌ای (Self-Aligning)

نشستن رینگ خارجی کروی در هوزینگ امکان جبران خطاهای انطباق اولیه شفت تا چند درجه زاویه را به سادگی فراهم می‌سازد.

نصب آسان و سریع با پیچ آلنی

با استفاده از دو عدد پیچ مغزی با زاویه ۱۲۰ درجه روی امتداد رینگ داخلی، بلبرینگ به محکمی روی شفت ۳۰ میلی‌متری قفل می‌شود.

آب‌بندی نفوذناپذیر دولبه 2RS

کاسه‌نمدهای تماسی با شیلد فولادی تقویتی مانع خروج گریس باکیفیت کارخانه‌ای شده و ورود گردوغبار محیطی را مهار می‌کنند.

طراحی بهینه، جمع‌وجور و سبک

پهنای داخلی کمتر در مقایسه با سری UC206 باعث سبکی قطعه، کاهش گشتاور اصطکاکی و کارایی بالا در سازه‌های فشرده می‌گردد.

فولاد استاندارد DKFL و روانکاری مادام‌العمر

استفاده از ساچمه‌ها و رینگ‌های فولاد آلیاژی سخت‌کاری‌شده 100Cr6 پرشده با گریس صنعتی پایه لیتیوم برای کارکرد بی‌صدا و طولانی.

پشتیبانی مهندسی و ضمانت KGICO

اطمینان از دریافت قطعه با اصالت فیزیکی، همخوانی استاندارد تلرانس با انواع پوسته یاتاقان و پشتیبانی فنی کامیار گستر ایرانیان.

کاربردهای متداول بلبرینگ SB 206 در صنایع

  • ماشین‌آلات کشاورزی، ادوات باغبانی و بذرپاش‌ها: شفت‌های دوار ادوات در معرض گردوغبار با بار سبک تا متوسط.
  • سیستم‌های کانوایر، رولیک‌ها و خطوط انتقال مواد: غلتک‌های نقاله سبک و تسمه‌نقّاله‌های کارخانجات مواد غذایی و دارویی.
  • فن‌های تهویه و دمنده‌های صنعتی: پشتیبانی شفت فن‌ها با یاتاقان‌های ورق فولادی فرم‌یافته (Pressed Steel Housings).
  • ماشین‌آلات نساجی و چاپ و بسته‌بندی: محورهای انتقال بار دقیق با نیاز به تعویض و تنظیم سریع.
  • ترکیب با انواع پوسته‌های یاتاقانی چدنی و فلزی: هوزینگ‌های مدل P، F، FL، FC و پوسته‌های ورق‌فولادی PP و PFL.

نکات مهم نصب و هشدارهای مهندسی

ترتیب صحیح محکم‌کاری پیچ‌های ست‌اسکرو

ابتدا هوزینگ را روی شاسی تراز و سفت کنید؛ سپس شفت را بچرخانید تا از عدم گیر مکانیکی اطمینان یابید و در نهایت هر دو پیچ ست‌اسکرو روی رینگ داخلی را با ترکمتر مناسب محکم نمایید تا از لنگ زدن شفت جلوگیری شود.

عدم وارد آوردن ضربه مستقیم به کاسه‌نمدها

کاسه‌نمدهای ۲RS با تلرانس دقیق آب‌بندی نصب شده‌اند. در زمان جای‌گذاری بلبرینگ درون پوسته، هرگز با چکش به لبه‌های کاسه‌نمد یا ساچمه‌ها ضربه نزنید و تنها از چکش نرم یا پرس بر روی پیشانی رینگ خارجی استفاده کنید.

تلرانس شفت و بارهای محوری

تلرانس شفت پیشنهادی برای این بلبرینگ h7 یا j6 است. دقت فرمایید که گرچه این بلبرینگ شیار عمیق بارهای محوری ملایم را تاب می‌آورد، اما وظیفه اصلی آن تحمل بارهای شعاعی است.

سوالات متداول (FAQ)

۱. ابعاد اصلی بلبرینگ DKFL SB 206 2RS چیست؟

این بلبرینگ دارای قطر داخلی ۳۰ میلی‌متر، قطر خارجی کروی ۶۲ میلی‌متر، پهنای رینگ خارجی ۱۶ میلی‌متر و پهنای کل رینگ داخلی ۲۵ میلی‌متر است.


۲. تفاوت بلبرینگ اینسرت SB 206 با UC 206 در چیست؟

بلبرینگ UC 206 دارای رینگ داخلی عریض‌تر (۳۸.۱ میلی‌متر) و طراحی دوطرفه برای بارهای سنگین‌تر است؛ در حالی که SB 206 دارای رینگ داخلی باریک‌تر (۲۵ میلی‌متر) بوده و برای فضاها و سازه‌های سبک‌تر و کامپکت‌تر به کار می‌رود.


۳. آیا بلبرینگ SB 206 2RS نیاز به گریس‌کاری دوره‌ای دارد؟

نسخه 2RS به دلیل بهره‌مندی از کاسه‌نمدهای لاستیکی آب‌بندی در کارخانه با گریس مرغوب پر شده و در اغلب کاربردهای استاندارد بدون نیاز به نگهداری (Maintenance-Free) می‌باشد؛ هرچند بر روی رینگ خارجی برخی هوزینگ‌ها امکان روانکاری مجدد در صورت وجود سوراخ گریس تعبیه می‌شود.

استعلام قیمت و خرید بلبرینگ کروی DKFL SB 206 2RS

برای استعلام موجودی انبار، خرید تکی یا عمده و دریافت مشاوره مهندسی در انتخاب انواع پوسته‌ها و بلبرینگ‌های یونیت DKFL، با کارشناسان شرکت کامیار گستر ایرانیان تماس بگیرید.

ثبت درخواست استعلام در kgico.co

اطلاعات تکمیلی

مشخصات کلی

جنس بدنه
فولاد آلیاژی
جنس قفسه
فولادی

موارد مصرف
