یاتاقان SN 522 چهارپیچ برند DKFL
برند معتبر DKFL این پوسته را با دقیقترین تراشکاریهای داخلی تولید کرده تا نشیمنگاه بلبرینگ کاملاً دقیق و بدون لنگی باشد. استفاده از طراحی چهارپیچ در بخش درپوش (کلاهک بالایی)، این مدل را در برابر شدیدترین ارتعاشات صنعتی ناشی از سنگشکنها و فنهای سانتریفیوژ غولپیکر فوقالعاده مقاوم ساخته است.
SKU-8265
حداقل سفارش: 1
85,500,000 ریال
-10%قیمت بازار : 95,000,000
ابعاد محصول
- وزن: 24,000.00 گرم
مشخصات محصول

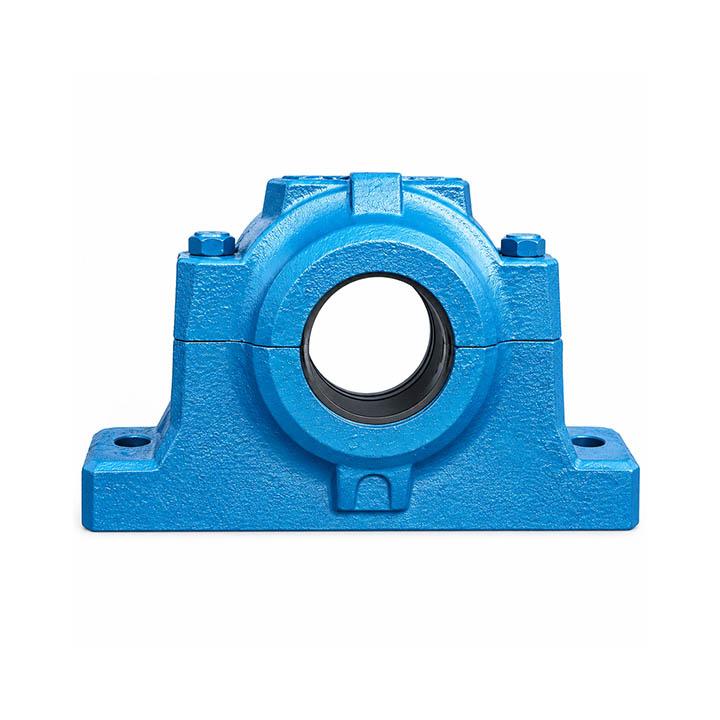

پوسته یاتاقان دوتکه صنعتی DKFL SN 522 (چهار پیچ) محافظت فوقالعاده، نصب آسان و استحکام بالا در صنایع سنگین
تکیهگاهی مطمئن و سرسخت برای نگهداری بلبرینگها و رولرب hisنگهای سایز بزرگ در خطوط انتقال مواد، کارخانجات سیمان، معادن و صنایع فولاد
پوسته یاتاقان DKFL SN 522 چیست و چرا کارخانجات به آن نیاز دارند؟
تصور کنید در یک خط تولید بزرگ صنعتی مانند نوار نقاله یک معدن سنگ، محوری ضخیم با وزن چند تن در حال چرخش است. اگر بخواهیم بلبرینگ این محور را مستقیماً روی یک شاسی فلزی معمولی ببندیم، نهتنها امکان روانکاری دائمی و آببندی در برابر خاک و گردوغبار وجود ندارد، بلکه اولین لرزش یا ناهماهنگی کوچک شفت، باعث خرد شدن بلبرینگ و توقف کل خط تولید میشود.
اینجاست که پوسته یاتاقان SN 522 برند DKFL وارد میدان میشود. یاتاقانهای سری SN در واقع یک "خانه امن و زرهپوش" از جنس چدن ریختهگری بسیار مقاوم هستند. این پوسته، بلبرینگ اصلی را درون شکم خود جای میدهد، گریس و روغن مورد نیاز را دور آن نگه میدارد، گرد و خاک محیط کارگاه را بیرون رانده و فشارهای سهمگین عمودی و جانبی را جذب شاسی دستگاه میکند.
برند معتبر DKFL این پوسته را با دقیقترین تراشکاریهای داخلی تولید کرده تا نشیمنگاه بلبرینگ کاملاً دقیق و بدون لنگی باشد. استفاده از طراحی چهارپیچ در بخش درپوش (کلاهک بالایی)، این مدل را در برابر شدیدترین ارتعاشات صنعتی ناشی از سنگشکنها و فنهای سانتریفیوژ غولپیکر فوقالعاده مقاوم ساخته است.
رمزگشایی کد یاتاقان SN 522 به زبان ساده
برای کسانی که در بخش خرید یا انبار فنی فعالیت میکنند، شاید نام SN 522 یک کد اختصاری ساده به نظر برسد؛ اما هر بخش از این نام پیامی روشن درباره ابعاد و کاربرد آن دارد:
- حروف SN: نشاندهنده استاندارد جهانی پوستههای یاتاقانی دوتکه (Split Plummer Block) پایه پایهدار است. یعنی پوسته از وسط به دو نیمه بالا و پایین باز میشود تا باز و بست کردن آن در خطوط تولید مثل آب خوردن باشد.
- عدد 5: نشاندهنده سری ابعادی پوسته برای نصب بلبرینگهای خودتنظیم یا رولربیرینگهای بشکهای با سری قطری ۵۰۰ است.
- عدد 22: مشخصکننده سایز بلبرینگ قرارگیرنده در داخل یاتاقان است. این پوسته معمولاً برای بلبرینگها و رولربیرینگهای سری ۲۲ (مثل رولربیرینگ بشکهای ۲۲۲۲۲ یا بلبرینگ خودتنظیم ۱۲۲۲ / ۲۲۲۲) همراه با بوش تبدیل (اداپتور اسلیو H322) برای شفتهای قطر ۱۰۰ میلیمتر، یا به صورت مستقیم روی شفتهای ۱۱۰ میلیمتر ساخته شده است.

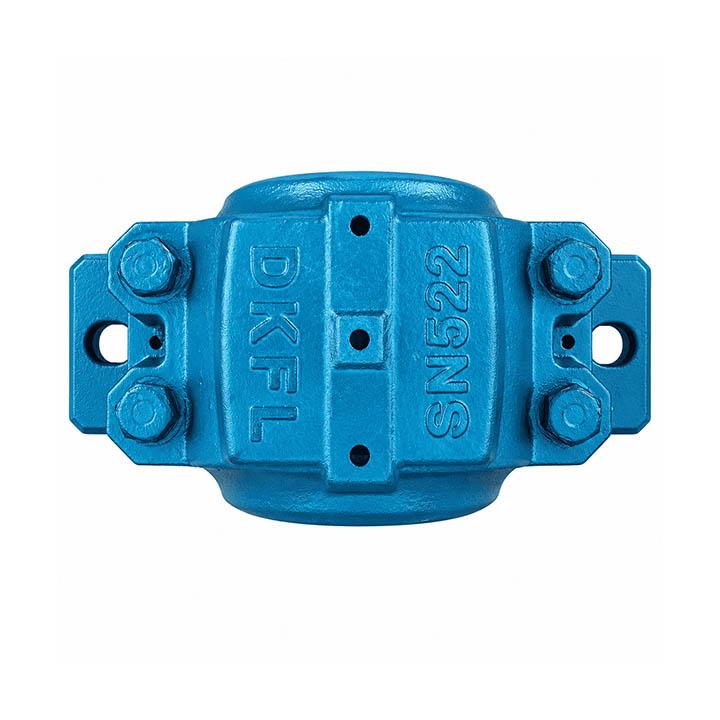

- سیستم چهار پیچ کلاهک: بر خلاف مدلهای سبک دوپیچ، درپوش این یاتاقان با ۴ عدد پیچ فولادی مستحکم به بدنه زیرین قفل میشود تا توان مهار ضربات کوبشی را چند برابر کند.
چرا طراحی دو تکه (Split Housing) این یاتاقان یک امتیاز طلایی است؟
در کارخانجات بزرگ، پیاده کردن یک محور ۱۰ متری که زنجیرها، پولیها و تسمههای سنگین به آن متصل است، ساعتها یا شاید روزها زمان میبرد و هزینه توقف تولید سرسامآوری دارد.
مزیت شگفتانگیز پوسته DKFL SN 522 در این است که کلاهک بالایی آن به راحتی با باز کردن چهار پیچ جدا میشود. شما بدون نیاز به تکان دادن کل شفت یا باز کردن تسمهها و چرخدندههای سر محور، درپوش بالا را برمیدارید، وضعیت سلامت بلبرینگ و سطح گریس را بررسی میکنید یا بلبرینگ نو را روی شفت جایگزین کرده و دوباره کلاهک را سر جای خود میبندید. این یعنی ساعتها صرفهجویی در وقت تیم نگهداری و تعمیرات (نت)!
مزایای برجسته پوسته یاتاقان DKFL SN 522
ریختهگری چدن یکدست و بدون مک
بدنه از چدن مرغوب با چگالی بالا ساخته شده که لرزشهای اضافی موتور و شوکهای مکانیکی ناگهانی را مهار میکند.
کفی تقویتشده و صلب (Solid Base)

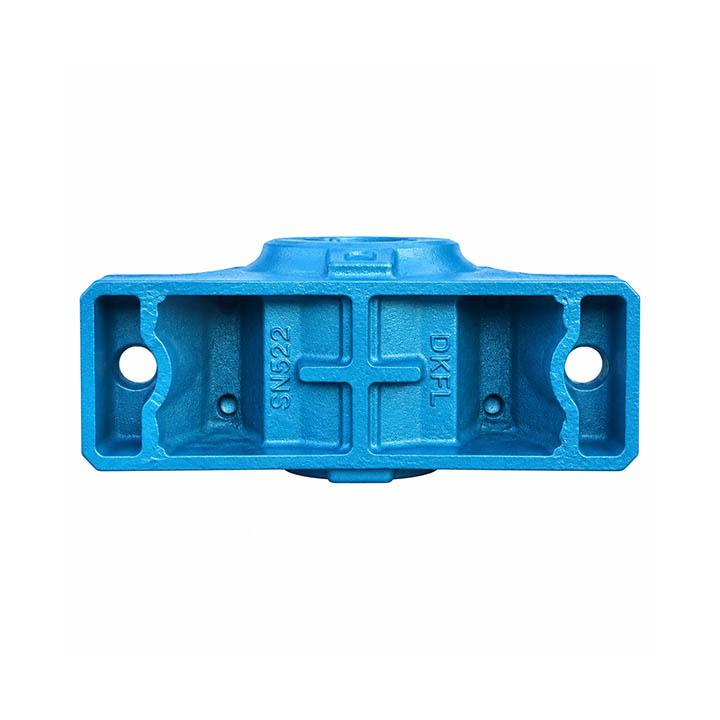

کفی یاتاقان به شکل تقویتشده و بدون حفرههای توخالی طراحی شده تا تحت بارهای سنگین دفرمه نشود یا نشکند.
تراشکاری دقیق CNC نشیمنگاه
محل نشستن بلبرینگ با تلرانسهای میلیمتری بسیار دقیق تراش خورده تا بلبرینگ هیچگونه لقی ناخواسته یا فشردگی بیشازحد نداشته باشد.
سیستم آببندی چندگانه
شیارهای استاندارد تعبیهشده در دو طرف، قابلیت نصب انواع نمدی، پکینگ، لاستیکهای دوبل یا رینگهای لابیرنت فلزی را فراهم میکند.
محلهای گریسکاری اختصاصی
تعبیه پورتهای استاندارد برای نصب گریسخور روی کلاهک، اجازه تزریق سریع روانکار بدون نیاز به باز کردن قطعات را میدهد.
پوشش رنگ مقاوم در برابر رطوبت و زنگزدگی
پوشش رنگ کورهای صنعتی، بدنه خارجی را در برابر رطوبت، گردوغبار اسیدی و محیطهای شرجی کاملاً ایمن میکند.
چه قطعاتی داخل یاتاقان DKFL SN 522 قرار میگیرند؟
پوسته SN 522 به تنهایی مانند یک قالب محافظ است. بسته به نیاز دستگاه شما، قطعات زیر در داخل آن چیدمان میشوند:

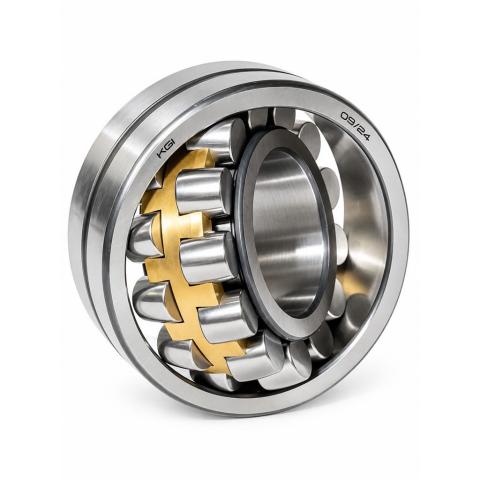

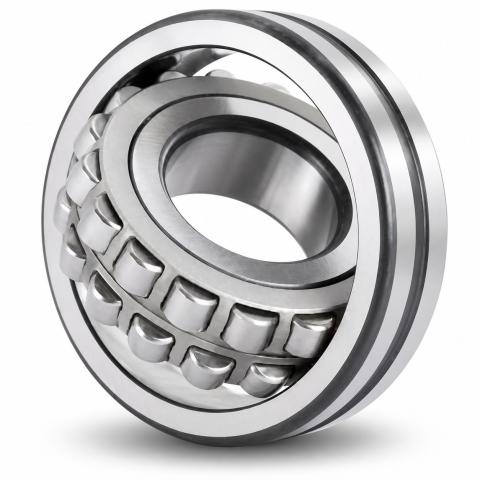

- بلبرینگ / رولربیرینگ سازگار: رولربیرینگهای بشکهای سنگین نظیر 22222 K (سوراخ مخروطی همراه با بوش) یا 22222 معمولی (سوراخ استوانهای) و همچنین بلبرینگهای خودتنظیم نظیر 1222 K یا 2222 K.
- بوش و مهره چاکنت (Adapter Sleeve): بوش سایز H 322 برای قفل کردن بلبرینگ روی شفتهای ۱۰۰ میلیمتری.
- رینگهای تثبیتکننده (Locating Rings): حلقههای فلزی مخصوص (مانند FRB) که به انتخاب شما مشخص میکنند بلبرینگ در جای خود ثابت (شناور نباشد) بماند یا اجازه حرکت محوری داشته باشد.
- کیتهای آببندی (Seals): کاسهنمدهای لاستیکی دوبل، نمدهای روغن، یا رینگهای فلزی لابیرنت برای محیطهای پر از غبار سیمان یا پودر سنگ.
کاربردهای متداول یاتاقان DKFL SN 522
به دلیل استحکام خارقالعاده چدن و سایز استاندارد، یاتاقان SN 522 در صنایعی به کار میرود که فشار کاری بالا و ریسک خرابی غیرقابل بخشش است:
- نوار نقالهها و کانوایرهای بزرگ: تکیهگاه غلطکهای اصلی (درامهای سر و ته) در معادن ذغالسنگ، شن و ماسه و بنادر بارگیری.
- صنایع سیمان و گچ: روی آسیابهای گلولهای، فنهای دمنده کوره و سیستمهای الواتور.
- کارخانجات قند و شکر: آسیابهای نیشکر و توربینهای سانتریفیوژ تصفیه.
- صنایع فولاد و نورد: میزهای رولیک انتقال شمشهای داغ و گیربکسهای صنعتی کمسرعت پرفشار.
- صنایع چوب و کاغذ: رولرهای بزرگ پرس و خشککن در خطوط تولید مقوا و کاغذسازی.
نشانههای خرابی و هشدارهای مهم
پوسته یاتاقان قطعهای بسیار بادوام است؛ اما بروز رفتارهای زیر به این معنی است که باید سریعاً درپوش را باز کرده و داخل یاتاقان را بررسی کنید:
- داغ شدن غیرعادی کلاهک: اگر بدنه یاتاقان آنقدر گرم است که نمیتوان بیش از چند ثانیه به آن دست زد، احتمالاً یا گریس بیش از حد تزریق شده (خفگی بلبرینگ) یا گریس خشک شده و تماس فلز با فلز رخ داده است.
- نشت گریس سیاه و آلوده از لبههای آببندی: نشاندهنده از بین رفتن نمدیها و ورود خاک به داخل یاتاقان است.
- لرزش و صدای تقتق متناوب: ممکن است پیچهای کلاهک شل شده باشند یا بلبرینگ داخلی دچار خردگی ساچمهها شده باشد.
- شل شدن پیچهای پایه شاسی: نشاندهنده لنگی شدید محور است که در صورت نادیده گرفتن، میتواند پایه چدنی یاتاقان را بشکند.
راهنمای کاربردی نصب و نگهداری یاتاقان DKFL SN 522
برای رسیدن به بالاترین طول عمر کاری و جلوگیری از هزینههای تکراری، رعایت نکات تجربی زیر در هنگام نصب حیاتی است:
۱. تمیزکاری دقیق شاسی و کفی
محل نصب یاتاقان روی شاسی فلزی باید کاملاً صاف، بدون پلیسه، زنگزدگی یا رنگ ضخیم باشد تا یاتاقان دچار تاببرداشتگی نشود.
۲. تنظیم دقیق میزان گریس (قانون طلایی ۳۰ تا ۵۰ درصد)
هرگز تمام فضای خالی پوسته یاتاقان را با گریس پر نکنید! پر کردن بیش از ۳۰ الی ۵۰ درصد حجم یاتاقان باعث بالارفتن شدید اصطکاک داخلی، گرم شدن روانکار، تجزیه صابون گریس و در نهایت سوختن بلبرینگ میشود.
۳. جفت کردن صحیح نیمههای بالا و پایین
کلاهک بالا و بدنه پایین یاتاقانهای DKFL در خط تولید به صورت جفتی تراشکاری میشوند. هرگز درپوش یک یاتاقان را روی بدنه یاتاقان دیگر نصب نکنید. به شمارههای هکشده روی محل اتصال دو نیمه دقت کنید تا همجهت بسته شوند.
۴. سفت کردن ضربدری و متوازن پیچها
پیچهای چهارگانه کلاهک را به صورت ضربدری و مرحله به مرحله با آچار ترکمتر تا گشتاور توصیهشده سفت کنید تا فشار یکنواخت به بدنه بلبرینگ وارد شود.
سوالات متداول مشتریان و مهندسان فنی (FAQ)
۱. تفاوت یاتاقان SN 522 با یاتاقانهای یکپارچه (مانند سری UCP) چیست؟
یاتاقانهای سری UCP یکپارچه هستند و بلبرینگ داخلی آنها کوچکتر و معمولاً برای کارهای سبک تا متوسط است. اما SN 522 دوتکه بوده، ابعاد بسیار بزرگتری دارد، برای شفتهای ضخیم صنعتی طراحی شده و قابلیت پذیرش رولربیرینگهای بشکهای فوق سنگین را داراست.
۲. آیا یاتاقان SN 522 شامل بلبرینگ داخلی هم میشود؟
خیر؛ پوستههای سری SN معمولاً به عنوان "هوزینگ یا پوسته خالی" به همراه درپوش و متعلقات آببندی فروخته میشوند و شما بلبرینگ و بوش متناسب با سرعت و بار دستگاهتان را به صورت جداگانه انتخاب و درون آن سوار میکنید.
۳. تفاوت پوسته SN با SNL چیست؟
پوستههای سری SNL نسل مدرنتر و ارتقایافته سری SN هستند که محفظه گریس بهینهتر و سیستم خنککاری پیشرفتهتری دارند. هر دو مدل از نظر ابعاد اصلی نشیمنگاه و فاصله سوراخهای پیچ کاملاً با یکدیگر همخوانی دارند و قابل جایگزینی هستند.
۴. برای محیطهای بسیار پر از خاک کدام آببندی برای SN 522 مناسبتر است؟
برای محیطهای آلوده به گرد و خاک معدنی و سیمان، آببندهای دوبل لب (Double-lip) یا رینگهای فلزی لابیرنت هزارتو بهترین گزینه هستند؛ در حالی که نوارهای نمدی (Felt) برای محیطهای کاری تمیزتر با سرعت بالاتر پیشنهاد میشوند.
۵. چگونه اصالت و کیفیت یاتاقان DKFL SN 522 را تضمین کنیم؟
محصولات اصلی DKFL با ریختهگری برجسته نام برند و شماره فنی روی بدنه، سطح تراشکاری بسیار صیقلی نشیمنگاه و بستهبندی مقاوم ارائه میشوند. تهیه این قطعات از تامینکنندگان معتبر مانند بازرگانی کی جی آی سی او (KGICO) اصالت فیزیکی و متریال کالا را تضمین میکند.
خرید و استعلام قیمت پوسته یاتاقان DKFL SN 522
برای دریافت پیشفاکتور رسمی، مشاوره فنی در انتخاب بلبرینگ و بوش متناسب، و سفارش عمده یا جزئی با کارشناسان فروش کی جی آی سی او تماس بگیرید.
