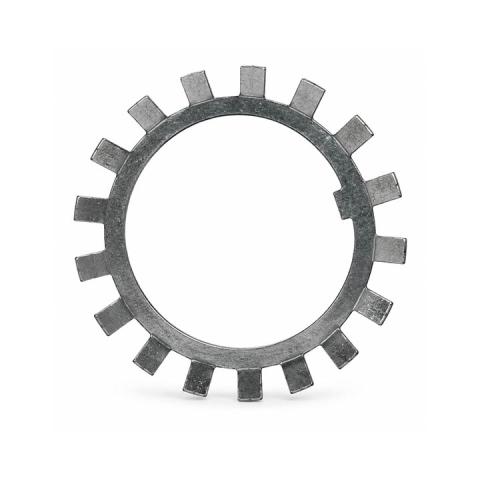

خار خورشیدی صنعتی (واشر قفلی مهره چاکنت - سری MB / MBL)
خار خورشیدی (Locking Washer) که در صنعت با عناوینی نظیر واشر چاکنت یا واشر قفلی زبانهدار سری MB شناخته میشود، مکمل اصلی مهرههای چاکنت (KM/KML) جهت مهار قطعی اتصالات محوری است. وظیفه حیاتی این قطعه، جلوگیری از شلشدن ناخواسته مهره چاکنت ناشی از ارتعاشات دورانی، بارهای دینامیکی ضربهای و تنشهای حرارتی شفت است. خارهای خورشیدی تولیدشده در صنایع تولیدی کامیار گستر ایرانیان (DKFL) با استفاده از فولاد فنر مرغوب و عملیات شکلدهی دقیق، تضمینکننده ایمنی کامل شفتها و مجموعههای بیرینگ صنعتی هستند.
۱. مکانیزم عملکرد قفل مکانیکی خار خورشیدی
مکانیزم ایمنسازی خار خورشیدی DKFL بر اساس قفل مثبت و درگیری دوگانه استوار است:
- زبانه داخلی (Internal Tab): زبانه منفرد واقع در قطر داخلی واشر مستقیماً درون جای خار طولی شفت یا شیار بوش تطبیقی (Adapter Sleeve) قرار میگیرد و از چرخش کل واشر حول محور جلوگیری میکند.
- زبانههای پیرامونی (External Tabs): پس از سفت شدن مهره چاکنت با گشتاور تنظیمی، یکی از زبانههای بیرونی واشر که دقیقاً روبروی یکی از چاکهای مهره قرار گرفته، با استفاده از ابزار مخصوص خم شده و درون شیار مهره چفت میشود. این قفل فیزیکی مانع از هرگونه دوران معکوس مهره میگردد.
۲. مشخصات فنی و متالورژی خارهای خورشیدی DKFL
| پارامتر فنی | استاندارد و مشخصات مهندسی DKFL | مزیت عملکردی |
|---|---|---|
| متریال پایه | فولاد فنر کربنی نورد سرد (Spring Steel / C67S) | انعطافپذیری بهینه و مقاومت تسلیم بالا |
| استاندارد ابعادی | مطابق با استانداردهای DIN 5406 و ISO 2982-2 | همخوانی ۱۰۰٪ با مهرههای سری KM و KML |
| پوشش محافظتی | فسفاته سیاه غوطهوری + لایه روغنی ضدخوردگی | محافظت کامل در برابر اکسیداسیون و رطوبت |
| رفتار خمش زبانه | چکشخواری کنترلشده بدون ترک میکروسکوپی در زاویه ۹۰ درجه | جلوگیری از شکست ناگهانی زبانه در شوکهای لرزشی |
۳. مقایسه سریهای MB و MBL
- سری MB (استاندارد): طراحیشده برای همگامی با مهرههای چاکنت سری KM؛ دارای ضخامت استاندارد و زبانههای عریض برای تحمل بارهای محوری سنگین در شفتهای استاندارد.
- سری MBL (پروفیل باریک): طراحیشده برای مهرههای سری KML؛ دارای ابعاد مقطع باریکتر و زبانههای فشردهتر برای یونیتهای با فضای محوری و شعاعی محدود.
۴. نکات حیاتی در نصب و تعویض خار خورشیدی
- قانون عدم استفاده مجدد: خارهای خورشیدی قطعاتی یکبار مصرف هستند. خم کردن و سپس باز کردن زبانه باعث پدیده خستگی فلز (Work Hardening) و ترکهای مویی میشود. در هر بار دمونتاژ، تعویض واشر الزامی است.
- جهتگیری صحیح نصب: واشر باید قبل از مهره روی شفت قرار گیرد بهگونهای که زبانه داخلی بهطور روان درون شیار شفت بنشیند و از اعمال نیروی نامتقارن به واشر اجتناب شود.
- خمکاری با ابزار مناسب: زبانه منطبق بر چاک مهره را با استفاده از سنبه یا قلم سرتخت پخدار با زاویه مناسب خم کنید تا از بریدگی و لبهدار شدن گوشههای زبانه جلوگیری شود.
