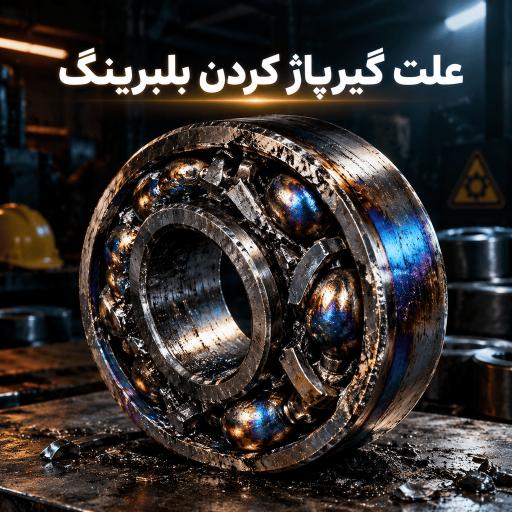

علت گیرپاژ کردن بلبرینگ
علت گیرپاژ کردن بلبرینگ؛ کالبدشکافی پدیده توقف ناگهانی و قفل مکانیکی بیرینگها
تحلیل علمی مکانیزم قفلشدگی (Seizure)، عوامل تریبولوژیکی، حرارتی و متالورژیکی گیرپاژ بیرینگ و دستورالعملهای پیشگیری در تجهیزات صنعتی | تدوین شده در واحد مهندسی DKFL
⚡ خلاصه اجرایی: چرا بلبرینگ گیرپاژ میکند؟
گیرپاژ، قفلشدگی یا توقف فاجعهبار بلبرینگ (Bearing Seizure) زمانی رخ میدهد که تعادل ترمودینامیکی و هیدرودینامیکی در نقطه تماس لغزشی/غلتشی از بین رفته و جوش سرد موضعی (Micro-Welding) میان اجزا رخ دهد. عوامل اصلی این پدیده عبارتند از:
- فروپاشی فیلم روانکار: کمبود گریس/روغن، آلودگی ذرات، یا تخریب حرارتی روانساز.
- تنشهای حرارتی و انبساط تفاضلی: کاهش صفر لقی شعاعی ($C_r = 0$) بر اثر دمای بالا در رینگ داخلی.
- انطباقهای بیشازحد سفت (Interference Overfit): از بین رفتن لقی اولیه مجاز بیرینگ هنگام مونتاژ.
- عدم هممحوری (Misalignment): بارگذاری لبهای شدید و ایجاد اصطکاک بحرانی در قفسه و شیار.
- جریانهای الکتریکی نشتی: ایجاد شیارهای فلوتینگ و زبری میکروسکوپی که آغازگر اصطکاک بحرانی هستند.
۱. ترمودینامیک و فیزیک پدیده گیرپاژ (Bearing Seizure Mechanism)
پدیده گیرپاژ کردن در بیرینگها مرحله نهایی یک چرخه بازخورد حرارتی مثبت (Thermal Runaway Cycle) است. برخلاف تصور عمومی، گیرپاژ یک خرابی آنی بدون پیشزمینه نیست، بلکه برآیند تغییر خواص فیزیکی و فازهای متالورژیکی در ناحیه تماس الاستوهیدرودینامیک (EHL) است.
هنگامی که بلبرینگ در شرایط نامتعارف کار میکند، اصطکاک ناشی از غلتش و لغزش ساچمهها روی شیار رینگ (Raceway) حرارت تولید میکند. حرارت ایجاد شده در حجم کوچکی از ماده متمرکز میشود. اگر نرخ دفع حرارت (Heat Dissipation Rate) کمتر از نرخ تولید حرارت باشد، رینگ داخلی که مستقیماً به شافت متصل است سریعتر از رینگ خارجی و محفظه (Housing) منبسط میشود.
با صفر شدن لقی عملیاتی، ساچمهها تحت تنش فشاری الاستیک شدیدی بین رینگهای داخلی و خارجی فشرده میشوند. این فشار مضاعف، اصطکاک را بهصورت تصاعدی بالا برده، فیلم روغن نازکشده را کاملاً تبخیر و متلاشی میکند و تماس فلز با فلز در مقیاس آسپرتیها (Asperities) شکل میگیرد. در این دمای بحرانی، جوش سرد سطحی (Micro-Welding) و پارگی آنی لایهها باعث توقف مکانیکی و تخریب کامل قفسه و ساچمهها (Seizure) میگردد.
۲. علل اصلی و ریشهای گیرپاژ بلبرینگها (Root Cause Analysis)
بر اساس تحلیل آماری شکست قطعات صنعتی در صنایع دوار، بیش از ۸۵٪ موارد گیرپاژ به پنج فاکتور اصلی بازمیگردد:
۱. بحران روانکاری (Lubrication Starvation)
عدم تزریق به موقع گریس، استفاده از ویسکوزیته نامناسب، خشک شدن صابون پایه گریس و یا روانکاری بیش از حد (Over-greasing) که منجر به پدیده Churning و افزایش فوقالعاده دما میشود.
۲. لقی نامناسب و انطباق اشتباه (Clearance & Fits)
انتخاب کلاس لقی استاندارد (CN) به جای لقی بازتر (مانند C3 یا C4) در الکتروموتورهای دور بالا و شرایط دمایی، یا تراشکاری نامناسب شافت و تداخل انطباق بسیار تنگ (Excessive Interference).
۳. آلودگی ذرات سخت (Particulate Contamination)
ورود گرد و غبار، برادههای ماشینکاری یا سیلیس از آببندهای معیوب. این ذرات بین قفسه و اجزای غلتنده گیر کرده و به عنوان سنباده و مانع مکانیکی باعث قفلشدگی فوری میشوند.
۴. خطای هممحوری و عدم تعامد (Misalignment)
عدم همراستایی زاویهای میان نشیمنگاه شافت و هوزینگ که توزیع بار را نامتقارن کرده و تنشهای برشی شدیدی را بر قفسه تحمیل میکند که منجر به شکستن قفسه و گیرپاژ میشود.
۳. نشانهشناسی و بررسی متالورژیکی بلبرینگ گیرپاژ کرده
هنگامی که یک بلبرینگ پس از گیرپاژ باز میشود، نشانههای فیزیکی و تغییر رنگ سطوح، شناسنامه دقیقی از علت حادثه به مهندسین نگهداری و تعمیرات (نت) ارائه میدهند:
| نشانه ظاهری (Visual Symptom) | پدیده متالورژیکی | علت ریشهای احتمالی |
|---|---|---|
| تغییر رنگ به آبی نفتی یا بنفش تیره | اکسیداسیون سطحی بر اثر دمای بالاتر از ۲۵۰ تا ۳۰۰ درجه سانتیگراد | فقدان کامل روانکار، سرعت بحرانی بیش از حد مجاز |
| تغییر شکل پلاستیک و ذوب موضعی ساچمهها | رسیدن به نقطه تسلیم حرارتی و جوش اصطکاکی فلز 100Cr6 | صفر شدن لقی داخلی، بارهای ترکیبی شعاعی/محوری سنگین |
| متلاشی شدن یا تغییر فرم شدید قفسه (Cage) | خستگی ناشی از بارگذاری لبهای و اینرسی نامتعادل اجزا | عدم هممحوری شافت، ارتعاشات تشدید یافته |
| سیاه شدن و زغالشدگی گریس در محفظه | پیرشدگی اکسیداتیو و تجزیه زنجیرههای پلیمری روغن پایه | پمپاژ بیش از حد گریس (Over-greasing)، عدم تخلیه گریس کهنه |
۴. نقش حیاتی کلاس لقی (Radial Internal Clearance)
یکی از رایجترین اشتباهات در صنایع ایران که منجر به گیرپاژ ناگهانی بلبرینگ در ساعات اولیه راهاندازی میشود، عدم تمایز بین کلاسهای لقی بر اساس استاندارد ISO 5753-1 است.
در الکتروموتورها، پمپها و گیربکسهایی که شافت حرارت تولید میکند، رینگ داخلی از طریق هدایت حرارتی گرمتر از رینگ خارجی میشود. به عنوان مثال، اگر برای الکتروموتوری با دور ۲۹۰۰ دور در دقیقه بلبرینگی با لقی نرمال (CN) نصب شود، انبساط رینگ داخلی باعث قفل شدن سریع ساچمهها میگردد. در این موارد الزاماً باید از بیرینگهای با لقی C3 (لقی بیشتر از نرمال) یا C4 استفاده شود.
تولیدات تخصصی صنعتی **DKFL** با تلرانسهای استاندارد ابعادی دقیق و سنگزنی فوقدقیق سوپرفینیشینگ، ثبات لقی شعاعی را در شرایط کاری پرفشار و نوسانات حرارتی تضمین مینمایند.
۵. راهکارهای مهندسی و چکلیست پیشگیری از گیرپاژ بلبرینگ
برای تضمین حداکثر طول عمر بیرینگ و حذف توقفهای خط تولید ناشی از گیرپاژ، اجرای دقیق پروتکلهای زیر حیاتی است:
- ✔ کنترل دقیق حجم روانکار: فضای داخلی هوزینگ بیرینگ در دورهای معمولی تنها باید بین ۳۰٪ تا ۵۰٪ با گریس پر شود. پر کردن ۱۰۰٪ هوزینگ خطای کشندهای است که با محبوس کردن گازها و بالا بردن دمای ناشی از اصطکاک مایع، مستقیماً به گیرپاژ میانجامد.
- ✔ استفاده از روشهای مونتاژ اصولی: اجتناب جدی از اعمال ضربه چکش مستقیم به رینگها یا ساچمهها. استفاده از گرمکنهای القایی (Induction Heaters) استاندارد با کنترل دما (حداکثر دمای مجاز ۱۱۰ الی ۱۲۰ درجه سانتیگراد).
- ✔ پایش وضعیت آنلاین و آفلاین (Condition Monitoring): استفاده از روش آنالیز ارتعاشات (Vibration Analysis - شاخصهای Crest Factor و PeakVue) و ترموگرافی مادون قرمز (Thermography) جهت شناسایی افزایش دما و فرکانسهای نقص بیرینگ (BPFO, BPFI) قبل از رسیدن به نقطه بحرانی.
- ✔ انتخاب سیستم آببندی مناسب: در محیطهای پر از غبار یا مرطوب، استفاده از کاسهنمدهای تماسی لاستیکی تقویتشده (2RS / 2RSH) یا اضافه کردن گریسخور و سیلهای هزارتویی (Labyrinth Seals).
۶. سوالات متداول در خصوص گیرپاژ بیرینگها (FAQ)
آیا بلبرینگی که یکبار گیرپاژ کرده، قابل تعمیر یا سنگزنی مجدد است؟
خیر. در جریان گیرپاژ، ساختار کریستالی فولاد (فاز مارتنزیت) به دلیل دمای موضعی بالا دچار آنیلینگ شده و سختی استاندارد خود (HRC 58-64) را از دست میدهد. همچنین تغییر فرم پلاستیک مسیرهای غلتش غیرقابل بازگشت است و بیرینگ باید کاملاً تعویض شود.
چگونه میتوان قبل از قفل شدن بلبرینگ از خرابی آن مطلع شد؟
سه نشانه اولیه عبارتند از: تغییر طیف صوتی به صدای زوزه یا خردشدگی فلز، جهش دمایی ناگهانی هوزینگ (ثبت دما با پیرومتر) و افزایش دامنه شتاب ارتعاشات در فرکانسهای مرتبه بالا (HFE).
آیا گریسکاری بیش از حد میتواند به خودی خود عامل قفل شدن باشد؟
بله، کاملاً. گریس اضافی مسیر حرکت اجزا را مسدود کرده و انرژی درونی ناشی از برش لایههای گریس باعث تولید حرارت افسارگسیخته، داغ شدن سریع بیرینگ و در نهایت انبساط حرارتی و گیرپاژ میشود.
