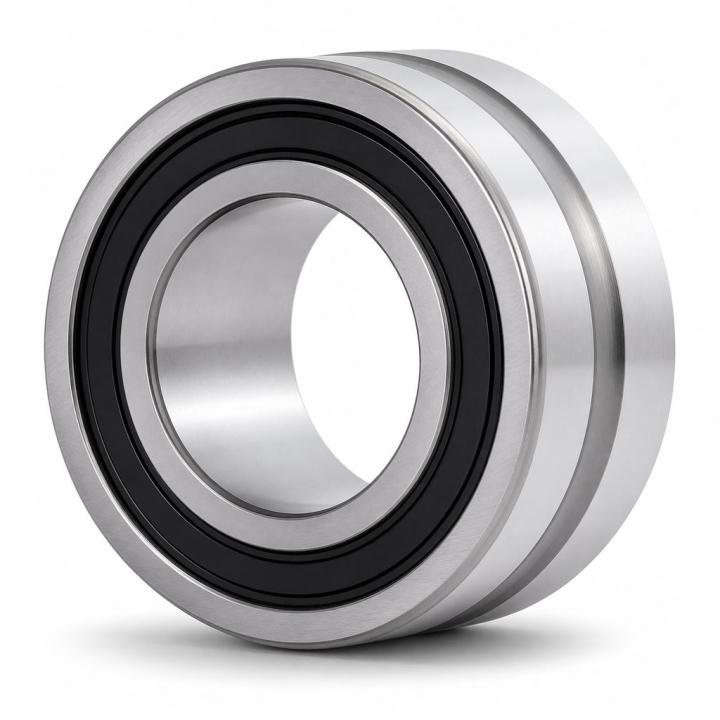

رولبرینگ سوزنی NA 6911 برند DKFL
رولبرینگ سوزنی DKFL NA 6911 از دسته رولبرینگ‌های سوزنی ماشین‌کاری‌شده با لبه‌های هدایت‌کننده و دارای رینگ داخلی مستقل و جداشونده است. این بیرینگ برای شفت‌هایی با قطر اسمی ۵۵ میلیمتر، قطر خارجی ۸۰ میلیمتر و پروفیل عرضی عریض ۴۵ میلیمتر طراحی شده است. در مقایسه با سری‌های باریک‌تر (مانند سری 49 با عرض ۲۵ میلیمتر)، سری 69 با برخورداری از طول رولر بیشتر و طراحی دوبل یا عریض، سطح تماس خطی بسیار بالاتری را فراهم نموده و برای تحمل بارهای شعاعی سنگین و شوک‌های مکانیکی گزینه‌ای ایده‌آل محسوب می‌شود.
10060101864
74,343,000 ریال
مشخصات محصول
رولبرینگ سوزنی DKFL NA 6911 رولبرینگ سوزنی ماشین‌کاری شده با رینگ داخلی | قطر شفت ۵۵ میلیمتر | طراحی فوق‌العاده عریض صنعتی
رولبرینگ سوزنی DKFL NA 6911 با رینگ داخلی سنگ‌خورده، طول تماس بالا و قابلیت تحمل بار شعاعی فوق‌العاده در فضاهای محدود، تحت استانداردهای کیفی برند DKFL و عرضه شده توسط شرکت کامیار گستر ایرانیان (KGICO).
بررسی فنی رولبرینگ سوزنی DKFL NA 6911
رولبرینگ سوزنی DKFL NA 6911 از دسته رولبرینگ‌های سوزنی ماشین‌کاری‌شده با لبه‌های هدایت‌کننده و دارای رینگ داخلی مستقل و جداشونده است. این بیرینگ برای شفت‌هایی با قطر اسمی ۵۵ میلیمتر، قطر خارجی ۸۰ میلیمتر و پروفیل عرضی عریض ۴۵ میلیمتر طراحی شده است. در مقایسه با سری‌های باریک‌تر (مانند سری 49 با عرض ۲۵ میلیمتر)، سری 69 با برخورداری از طول رولر بیشتر و طراحی دوبل یا عریض، سطح تماس خطی بسیار بالاتری را فراهم نموده و برای تحمل بارهای شعاعی سنگین و شوک‌های مکانیکی گزینه‌ای ایده‌آل محسوب می‌شود.
وجود رینگ داخلی سخت‌کاری و سنگ‌زنی شده در این مدل، نیاز به سخت‌کاری مستقیم سطح شفت را برطرف کرده و نصب را تسریع می‌کند. همچنین تعبیه شیار روغن و سوراخ‌های روانکاری در رینگ خارجی بیرینگ NA 6911 امکان تغذیه مداوم روانکار به اجزای غلطشی را فراهم می‌سازد که به طور چشمگیری طول عمر تجهیز را افزایش می‌دهد.
تحلیل کددل‌گذاری و نام‌گذاری (DKFL NA 6911)
پیشوند "NA": نشان‌دهنده رولبرینگ سوزنی ماشین‌کاری شده با لبه‌های کناری، عرضه شده همراه با رینگ داخلی مستقل است.
سری ابعادی "69": بیانگر سری سنگین و فوق‌العاده عریض است که برای جای دادن سوزن‌های بلندتر و تحمل بارهای دینامیکی بسیار بالا مهندسی شده است.
کد قطر داخلی "11": در عدد ۵ ضرب شده (11 × 5 = 55 mm) که نشان‌دهنده قطر داخلی اسمی ۵۵ میلیمتر است.
سیستم روانکاری: مجهز به شیار محیطی و سوراخ شعار روغن روی رینگ بیرونی جهت تسهیل سرویس دورهای و گریس‌کاری.
برند DKFL: تولید شده بر اساس دقیق‌ترین استانداردهای متالورژی صنعتی، عرضه و پشتیبانی فنی توسط کامیار گستر ایرانیان (KGICO).
مشخصات فنی و ابعاد هندسی
| قطر داخلی (d) | قطر خارجی (D) | عرض کل (B) | مجموعه قفسه و سوزن‌ها | وضعیت رینگ داخلی | سیستم روانکاری | وزن تقریبی | جنس متریال |
|---|---|---|---|---|---|---|---|
| ۵۵ میلیمتر | ۸۰ میلیمتر | ۴۵ میلیمتر | غلتک‌های سوزنی دقیق با قفسه فولادی/برنجی | دارد (سخت‌کاری و سنگ‌زنی شده) | دارای شیار و سوراخ روغن در رینگ خارجی | تقریباً ۷۴۰ گرم | فولاد کروم کربنی 100Cr6 |
مقایسه فنی: NA 6911 در برابر مدل‌های مشابه شفت ۵۵ میلی‌متری
مقایسه تحلیلی گزینه‌های رولبرینگ سوزنی مناسب برای شفت‌های با قطر ۵۵ میلیمتر:
| کد بیرینگ | ابعاد (d × D × B) | رینگ داخلی | ظرفیت بار شعاعی | مزیت مهندسی اصلی |
|---|---|---|---|---|
| NA 6911 (DKFL) | ۵۵ × ۸۰ × ۴۵ میلیمتر | دارد (سنگ‌خورده) | حداکثر (عرض ۴۵ میلیمتر) | توزیع بار بهینه و استحکام خمشی بالا بدون نیاز به سخت‌کاری شفت |
| NA 4911 | ۵۵ × ۸۰ × ۲۵ میلیمتر | دارد | استاندارد / متوسط | عرض کمتر مناسب برای فضاهای نصب محدودتر عرضی |
| RNA 6911 | ۶۳ × ۸۰ × ۴۵ میلیمتر | ندارد (بدون رینگ داخلی) | بسیار بالا | سوزن‌ها مستقیماً روی سطح سخت‌کاری شده شفت می‌چرخانند (حداقل فضای شعاعی) |
ویژگی‌ها و مزایای رقابتی رولبرینگ DKFL NA 6911
پروفیل عریض ۴۵ میلی‌متری
افزایش طول خط تماس غلتک‌ها که تنش‌های موضعی را در بارهای شعاعی سنگین به‌خوبی توزیع کرده و از خستگی زودهنگام جلوگیری می‌کند.
رینگ داخلی مجزا و دقیق
امکان نصب آسان روی شفت‌های تجاری معمولی بدون نیاز به عملیات حرارتی و سنگ‌زنی پرهزینه بدنه شفت.
کانال‌های روانکاری یکپارچه
دارای شیار محیطی و سوراخ‌های شعاعی در رینگ بیرونی جهت رساندن آسان روانکار به تمام نقاط تماس غلتشی.
قفسه استحکام‌یافته
هدایت دقیق سوزن‌ها و مهار انحراف آن‌ها در دورهای بالا و سیکل‌های کاری متناوب و معکوس.
آلیاژ فولاد کروم مرغوب
عملیات حرارتی پیشرفته با سختی نهایی ۵۸ تا ۶۲ راکول C جهت مقاومت عالی در برابر سایش و پوسته‌پوسته شدن.
تضمین کیفیت برند DKFL
کنترل کیفیت دقیق تلرانس‌های ابعادی و لنگی شعاعی با گارانتی و ضمانت اصالت کالا توسط شرکت کامیار گستر ایرانیان.
کاربردهای صنعتی رایج رولبرینگ NA 6911
- گیربکس‌های صنعتی سنگین و کاهنده‌های سرعت: شفت‌هایی با بارهای شعاعی بالا در فضاهای فشرده و محدود.
- پمپ‌های پیستونی هیدرولیک و موتورهای هیدرولیک: تحمل پالس‌های فشار بالا در شفت‌های ۵۵ میلی‌متری.
- ماشین‌آلات نساجی و چاپ دوار: غلتک‌های با سرعت کاری پیوسته که نیاز به حداقل انحراف شعاعی دارند.
- خطوط بسته‌بندی و غلتک‌های انتقال مواد: استقرار مطمئن در درام‌های گردان و سیستم‌های راهنما.
- پرس‌های مکانیکی و تجهیزات برش‌کاری: شفت‌هایی که در معرض بارهای ضربه‌ای شدید و حرکات نوسانی قرار دارند.
دستورالعمل‌های نصب و هشدارهای مهندسی
هنگام جای‌گذاری رینگ خارجی در محفظه (Housing)، دقت کنید که سوراخ‌های روانکاری روی رینگ بیرونی دقیقاً با مجرای گریس‌رسانی محفظه هم‌راستا شوند تا مسیر جریان گریس مسدود نگردد.
رولبرینگ سوزنی NA 6911 صرفاً برای تحمل بارهای شعاعی طراحی شده است. لبه‌های رینگ‌ها تنها غلتک‌ها را هدایت می‌کنند و قابلیت تحمل بارهای محوری را ندارند. در صورت وجود بار آکسیال، باید از بیرینگ‌های تکمیلی (مانند بلبرینگ تماسی یا رولبرینگ کف‌گرد) استفاده شود.
نکته مونتاژ رینگ‌های مجزا
رینگ داخلی را می‌توان به صورت گرم (توسط هیتر القایی) یا با ابزار پرس مناسب روی شفت ۵۵ میلی‌متری سوار کرد. مجموعه رینگ خارجی و قفسه نیز به صورت گونیای کامل در محفظه پرس می‌شود. در زمان جا زدن شفت درون محفظه، با حرکت چرخشی ملایم کمک کنید تا غلتک‌ها بدون آسیب به رینگ داخلی وارد شوند.
سوالات متداول (FAQ)
۱. تفاوت اصلی بین NA 6911 و RNA 6911 چیست؟
مدل NA 6911 دارای رینگ داخلی مستقل برای شفت ۵۵ میلی‌متری است؛ در حالی که مدل RNA 6911 فاقد رینگ داخلی بوده و غلتک‌ها مستقیماً روی شفت سخت‌کاری‌شده (قطر ۶۳ میلیمتر) می‌چرخند که فضای شعاعی کمتری اشغال می‌کند.
۲. چرا رولبرینگ NA 6911 را به جای NA 4911 انتخاب کنیم؟
سری 69 دارای عرض ۴۵ میلیمتر است در حالی که سری 49 عرض ۲۵ میلی‌متری دارد. این پهنای بیشتر در سری 69 سطح تماس غلتک‌ها را تقریباً دو برابر کرده و تحمل بار شعاعی را به طور چشمگیری افزایش می‌دهد.
۳. چه نوع روانکاری برای DKFL NA 6911 مناسب‌تر است؟
برای سرعت‌های استاندارد و بارهای سنگین، گریس لیتیوم-کمپلکس با ادتیوهای ضد فشار (EP2) توصیه می‌شود. برای کاربردهای با سرعت بالا یا دمای کاری بالا، استفاده از سیستم روغن‌کاری گردشی یا حمام روغن الزامی است.
استعلام قیمت و خرید رولبرینگ سوزنی DKFL NA 6911
برای دریافت استعلام موجودی، قیمت عمده، نقشه‌های فنی و مشاوره مهندسی با کارشناسان فروش شرکت کامیار گستر ایرانیان (KGICO) در تماس باشید.
