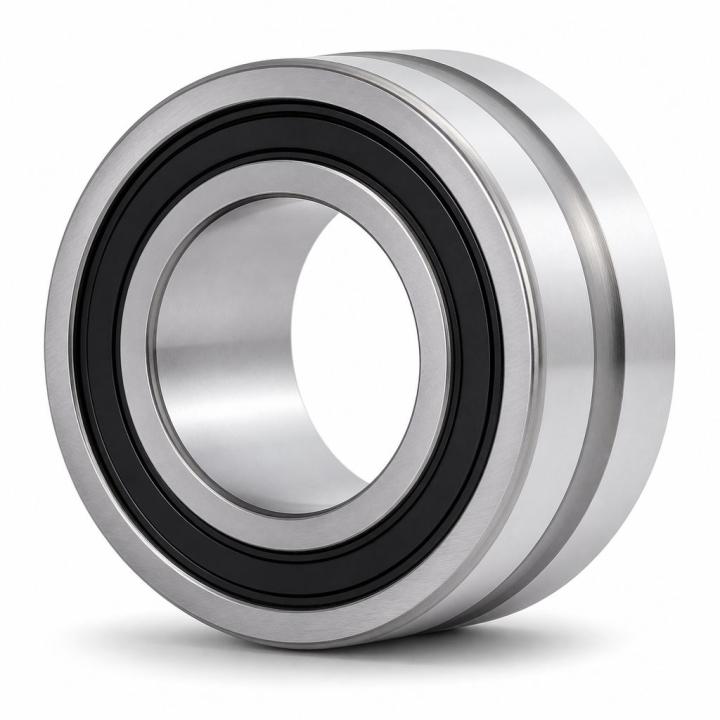

رولبرینگ سوزنی NA 6912 برند DKFL
رولبرینگ سوزنی DKFL NA 6912 از خانواده رولبرینگ‌های سوزنی صلب ماشین‌کاری‌شده (Machined Needle Roller Bearings with Flanges) با رینگ داخلی مستقل است. این بیرینگ برای شفت‌های با قطر ۶۰ میلیمتر، قطر خارجی ۸۵ میلیمتر و پهنای قابل‌توجه ۴۵ میلیمتر طراحی گردیده است. سری 69 نسبت به سری باریک‌تر 49، دارای پهنای مقطع دوبرابر بوده که به آن اجازه می‌دهد بارهای شعاعی خردکننده و نوسانی سنگین را به سهولت تحمل کند.
10060101865
89,242,000 ریال
مشخصات محصول
رولبرینگ سوزنی DKFL NA 6912 سری سوزنی ماشین‌کاری‌شده با رینگ داخلی (Machined Needle Roller Bearing with Inner Ring) | قطر شفت 60 میلیمتر | پهنای دوبل صنعتی
ترکیب بی‌نظیر بیشترین ظرفیت بار شعاعی دینامیکی در فضای مقطع فشرده؛ مجهز به رینگ ماشین‌کاری‌شده سخت‌کاری‌شده، رولرهای سوزنی دقیق و شیار و سوراخ روانکاری جهت کاربری‌های پرفشار صنعتی تحت استاندارد تضمین کیفیت DKFL در کامیار گستر ایرانیان (KGICO).
معرفی تخصصی رولبرینگ سوزنی DKFL NA 6912
رولبرینگ سوزنی DKFL NA 6912 از خانواده رولبرینگ‌های سوزنی صلب ماشین‌کاری‌شده (Machined Needle Roller Bearings with Flanges) با رینگ داخلی مستقل است. این بیرینگ برای شفت‌های با قطر ۶۰ میلیمتر، قطر خارجی ۸۵ میلیمتر و پهنای قابل‌توجه ۴۵ میلیمتر طراحی گردیده است. سری 69 نسبت به سری باریک‌تر 49، دارای پهنای مقطع دوبرابر بوده که به آن اجازه می‌دهد بارهای شعاعی خردکننده و نوسانی سنگین را به سهولت تحمل کند.
وجود رینگ داخلی سخت‌کاری‌شده و سنگ‌زده‌شده در این بیرینگ نیاز به عملیات سخت‌کاری سطحی روی شفت را مرتفع می‌سازد. علاوه بر این، شیار محیطی و سوراخ‌های شارژ روانکار (Lubrication Groove & Holes) روی رینگ بیرونی، روانکاری مداوم رولرهای سوزنی را در سرعت‌ها و بارهای سنگین صنعتی تضمین نموده و استهلاک قطعه را به حداقل می‌رساند.
آناتومی و تحلیل کد فنی (DKFL NA 6912)
پیشوند NA: معرف رولبرینگ سوزنی ماشین‌کاری‌شده با لبه‌های مهارکننده رولر (Flanges) و دارای رینگ داخلی مستقل (With Inner Ring).
سری ابعادی 69: مشخص‌کننده سری فوق‌پهن (Wide Series / Heavy Duty) با قابلیت چیدمان موازی رولرهای سوزنی برای ماکزیمم ظرفیت بار دینامیکی.
دو رقم آخر (12): نشان‌دهنده قطر رینگ داخلی و سایز شفت (12 × 5 = 60 mm) معادل ۶۰ میلیمتر.
کانال روانکاری: مجهز به شیار محیطی و سوراخ تزریق گریس/روغن روی رینگ خارجی جهت تجدید مطمئن روانکار.
DKFL: برند تخصصی بلبرینگ و رولبرینگ‌های صنعتی با استاندارد ساخت پیشرفته و پایداری متالورژیکی بالا، ارائه‌شده توسط کامیار گستر ایرانیان (KGICO).
مشخصات فنی و ابعاد مهندسی
| قطر داخلی (d) | قطر خارجی (D) | پهنای کل (B) | نوع رولر و قفسه | وضعیت رینگ داخلی | سیستم روانکاری | وزن تقریبی | متریال بدنه |
|---|---|---|---|---|---|---|---|
| 60 میلیمتر | 85 میلیمتر | 45 میلیمتر | سوزنی دقیق با قفسه فولادی ماشین‌کاری | همراه با رینگ داخلی سخت‌کاری‌شده | شیار و سوراخ روانکاری روی رینگ بیرونی | حدود 0.92 کیلوگرم | فولاد بلبرینگ 100Cr6 (مقاومت سایشی بالا) |
مقایسه فنی: تفاوت NA 6912 با سایر گزینه‌های سوزنی هم‌سایز
بررسی گزینه‌های رولبرینگ سوزنی برای شفت‌های با قطر ۶۰ میلیمتر:
| کد فنی بیرینگ | ابعاد (d × D × B) | رینگ داخلی | سطح ظرفیت بار شعاعی | مزیت مهندسی شاخص |
|---|---|---|---|---|
| NA 6912 (DKFL) | 60 × 85 × 45 mm | دارد (سنگ‌زده) | حداکثری (پهنای ۴۵ میلیمتر) | تحمل گشتاورهای خمشی و بارهای سنگین پیوسته بدون نیاز به عملیات سطحی روی شفت |
| NA 4912 | 60 × 85 × 25 mm | دارد | متوسط به بالا | عرض مقطع استاندارد برای فضاهای محوری محدودتر |
| RNA 6912 | 68 × 85 × 45 mm | ندارد (بدون رینگ داخلی) | فوق‌العاده بالا | گردش مستقیم رولرها روی شفت سخت‌کاری و سنگ‌زده‌شده جهت صرفه‌جویی در شعاع شفت |
مزایای رقابتی و ویژگی‌های برجسته DKFL NA 6912
پهنای دوبل ۴۵ میلی‌متری
سطح اتکای خطی بسیار گسترده رولرهای سوزنی که بار متمرکز را روی مساحت بزرگ‌تری توزیع کرده و مانع فشردگی موضعی می‌گردد.
مجهز به رینگ داخلی سخت‌کاری‌شده
امکان نصب مستقیم روی شفت‌های صنعتی بدون نیاز به سنگ‌زنی و القای سختی سطحی، که هزینه‌های ماشین‌کاری را به شدت کاهش می‌دهد.
کانال‌های هوشمند روانکاری
تعبیه شیار پیرامونی و سوراخ‌های تزریق روی پوسته خارجی که توزیع یکنواخت گریس و روغن را به تمام طول رولرها تضمین می‌کند.
قفسه فولادی دقیق و مقاوم
نگهداری و هدایت موازی رولرها توسط قفسه مستحکم جهت جلوگیری از مورب شدن (Skewing) رولرها تحت بارهای نوسانی.
فولاد با خلوص بالا 100Cr6
عملیات حرارتی با کنترل کریستالوگرافی دقیق، سختی سطحی 58 الی 62 راکول سی و عمر خستگی دینامیکی فوق‌العاده را ارائه می‌دهد.
تضمین اصالت برند DKFL
تضمین کیفیت ساخت، تست دقیق تلرانس‌های شعاعی و عملکرد فنی تضمین‌شده توسط مجموعه کامیار گستر ایرانیان.
مهم‌ترین کاربردهای صنعتی رولبرینگ NA 6912
- گیربکس‌های صنعتی و جعبه‌دنده‌های تخصصی: محورهایی که با محدودیت فضای شعاعی هوزینگ مواجهند اما گشتاور و نیروی شعاعی بالایی دارند.
- پمپ‌ها و هیدروموتورهای پیستونی و پره‌ای: نشیمنگاه شفت ۶۰ میلی‌متری تحت ضربات مکرر فشار روغن.
- ماشین‌آلات نساجی و چاپ سنگین: هدایت شفت‌های با بار شعاعی بالا در سرعت‌های چرخش دورانی مدام.
- تجهیزات خطوط تولید و بسته‌بندی صنعتی: یاتاقان‌بندی سیلندرها و غلتک‌هایی که نیازمند صلبیت شعاعی بدون بازی هستند.
- دستگاه‌های برش و پرس‌های مکانیکی سبک و متوسط: کنترل ارتعاشات شفت با ضریب اطمینان مکانیکی بالا.
دستورالعمل‌های نصب و هشدارهای فنی مهندسی
هنگام پرس کردن رینگ خارجی درون هوزینگ، مطمئن شوید که سوراخ روانکاری رینگ بیرونی دقیقاً در راستای مجرای گریس‌خور محفظه قرار گیرد تا مسیر شارژ مجدد گریس مسدود نشود.
رولبرینگ سوزنی NA 6912 صرفاً جهت مهار بارهای خالص شعاعی طراحی شده است. لبه‌های کناری (Flanges) صرفاً وظیفه هدایت رولرها را دارند و نباید به عنوان تکیه‌گاه بار محوری شفت تحت فشار قرار گیرند؛ در صورت وجود بارهای محوری، باید از بلبرینگ‌های کف‌گرد یا تماس زاویه‌ای کمکی استفاده شود.
نصب تفکیکی رینگ داخلی و مجموعه خارجی
رینگ داخلی قابلیت جدا شدن کامل دارد. توصیه می‌شود ابتدا رینگ داخلی با روش گرم‌کن القایی یا پرس دقیق روی شفت ۶۰ میلی‌متری مونتاژ گردد و رینگ خارجی به همراه رولرها درون هوزینگ نصب شود؛ سپس شفت به آرامی و با حرکت دورانی نرم وارد مجموعه گردد تا رولرها دچار خط‌افتادگی نشوند.
سوالات متداول مشتریان (FAQ)
۱. تفاوت مدل NA 6912 با RNA 6912 در چیست؟
مدل NA 6912 دارای رینگ داخلی سخت‌کاری‌شده مستقل است و برای شفت ۶۰ میلیمتر استفاده می‌شود؛ اما مدل RNA 6912 بدون رینگ داخلی بوده و رولرها مستقیماً روی نشیمنگاه شفت (با قطر ۶۸ میلیمتر) که باید سخت‌کاری و سنگ‌زنی شده باشد گردش می‌کنند.
۲. چرا پهنای NA 6912 نسبت به NA 4912 بیشتر است؟
سری ۶۹ سری فوق‌پهن (۴۵ میلیمتر در برابر ۲۵ میلیمتر در سری ۴۹) است که امکان قرارگیری سطح درگیری طولانی‌تر رولرهای سوزنی را فراهم کرده و ظرفیت تحمل بار دینامیکی را تا حدود دو برابر ارتقا می‌دهد.
۳. چه نوع روانکاری برای رولبرینگ DKFL NA 6912 پیشنهاد می‌شود؟
بسته به دور کاری، در سرعت‌های متوسط و بارهای ضربه‌ای گریس‌های پایه لیتیوم حاوی افزودنی ضد فشار (EP2) و در دورهای بالا سیستم سیرکولاسیون یا حمام روغن صنعتی با ویسکوزیته مناسب توصیه می‌گردد.
استعلام قیمت و خرید رولبرینگ سوزنی DKFL NA 6912
جهت استعلام موجودی انبار، ثبت سفارشات عمده کارخانجات و دریافت کاتالوگ و تاییدیه‌های فنی، با کارشناسان فروش کامیار گستر ایرانیان در تماس باشید.
